Монтаж ППУ на ЦТП

Задача: монтаж ППУ трубы, врезка. Кто делает: Сергей и 2 Андрея, Валера сварщик, еще всякие персонажи со стороны заказчика, которые приходят эпизодически и уходят, ну и я, специально приглашенный. Действие происходит: район м. Алексеевская, ЦТП…

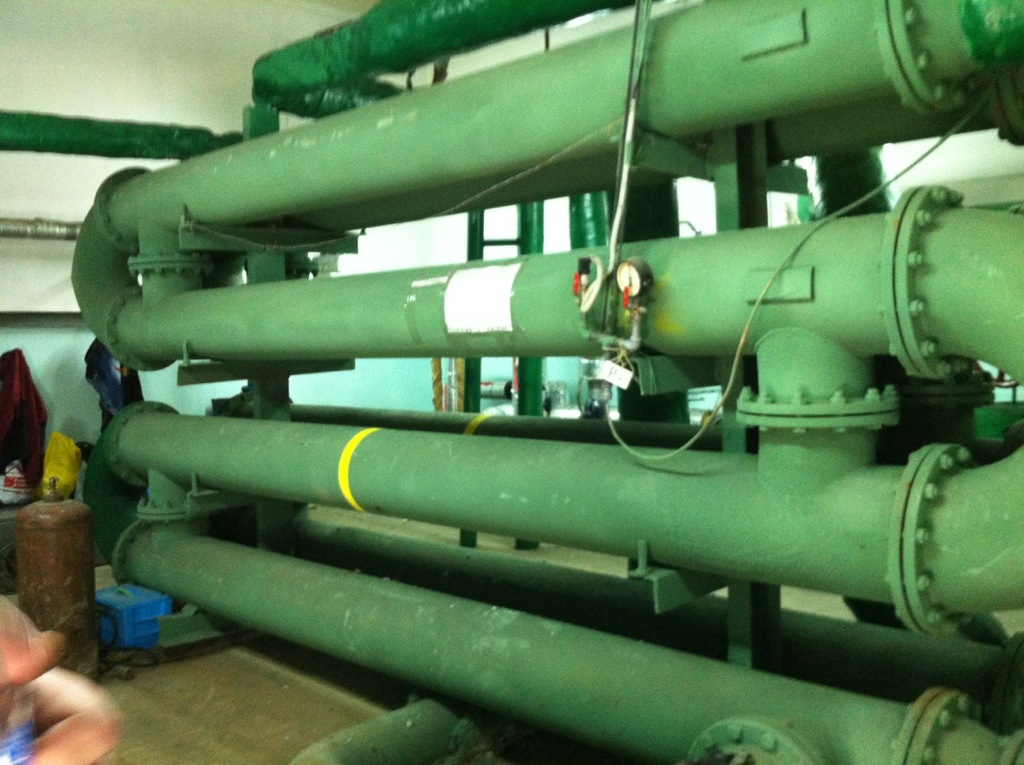

Вот сам ЦТП старого типа. Это бойлер. Он старый, трубчатый. Сейчас уже новые пластинчатые ставят.

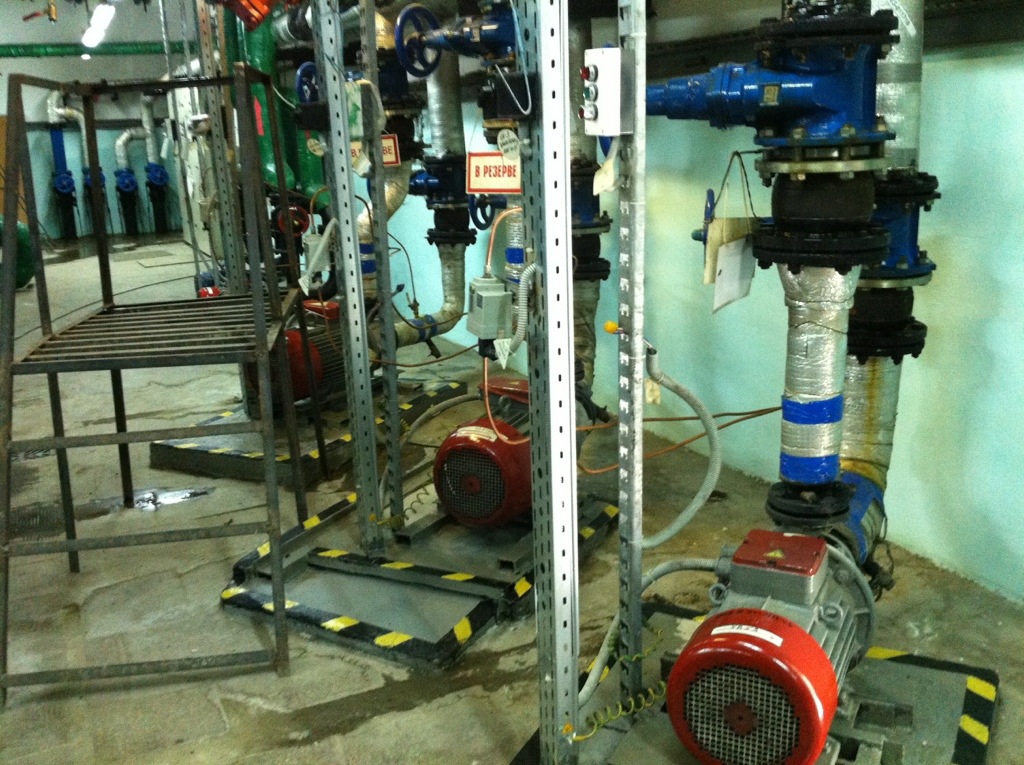

Это рециркуляционные насосы. Один из них в работе, второй в резерве.

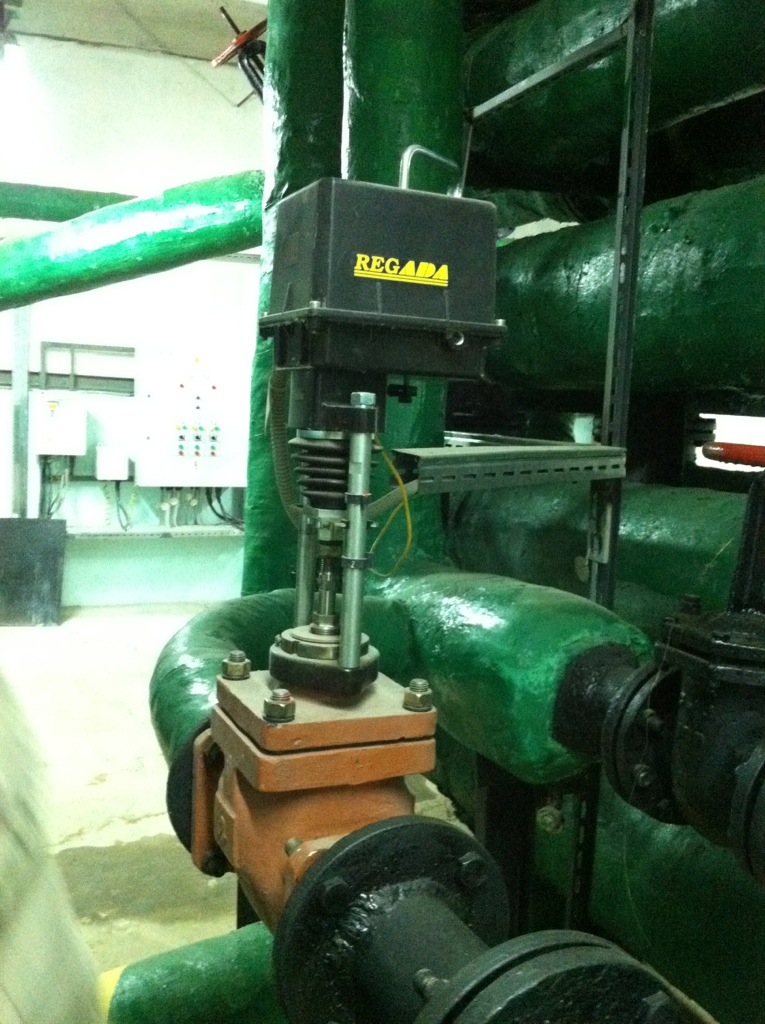

Это автоматические заслонки.

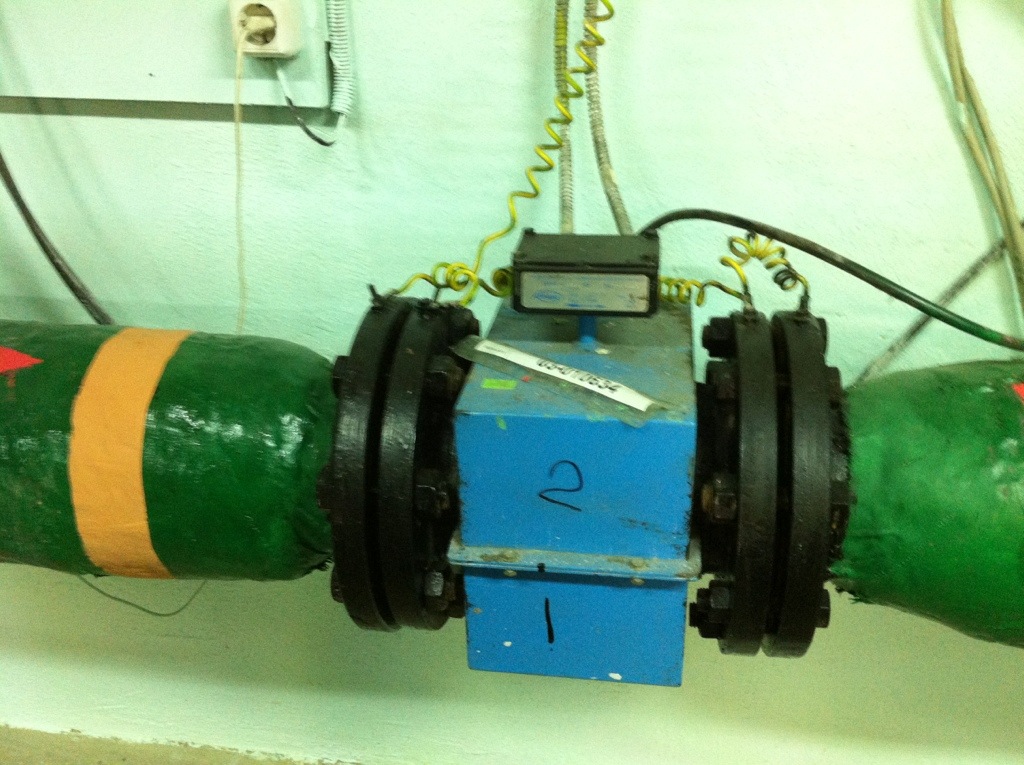

Это система учета теплоотдачи.

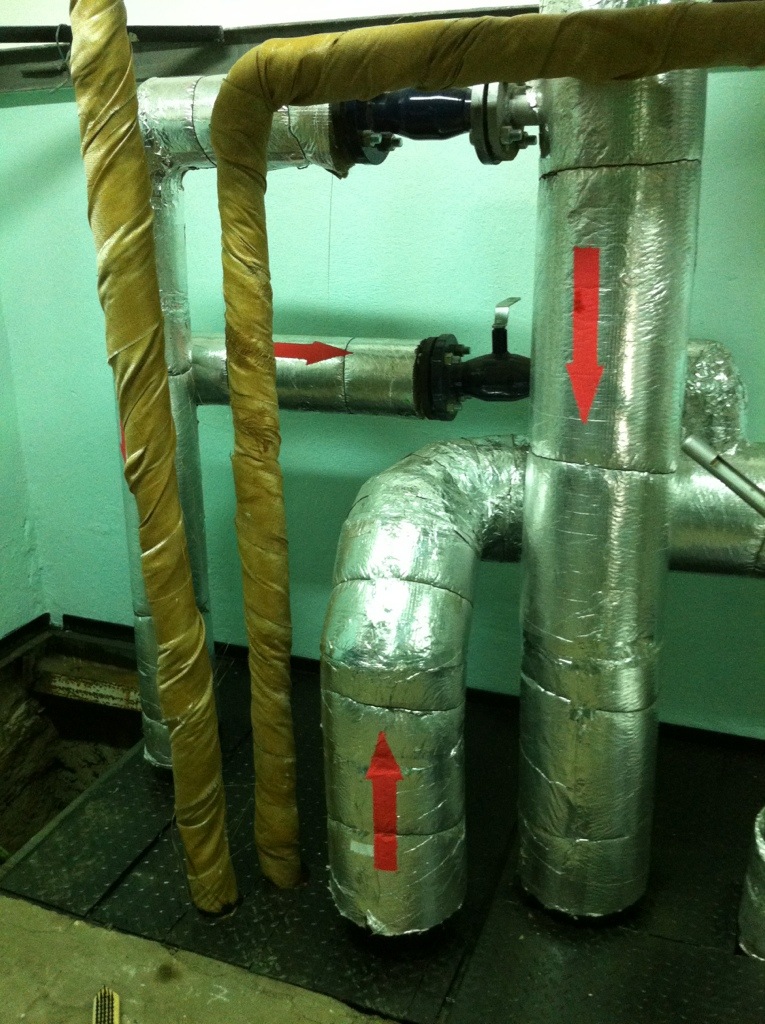

Замотанные трубы – это горячая вода. Трубы в фольге – это отопление.

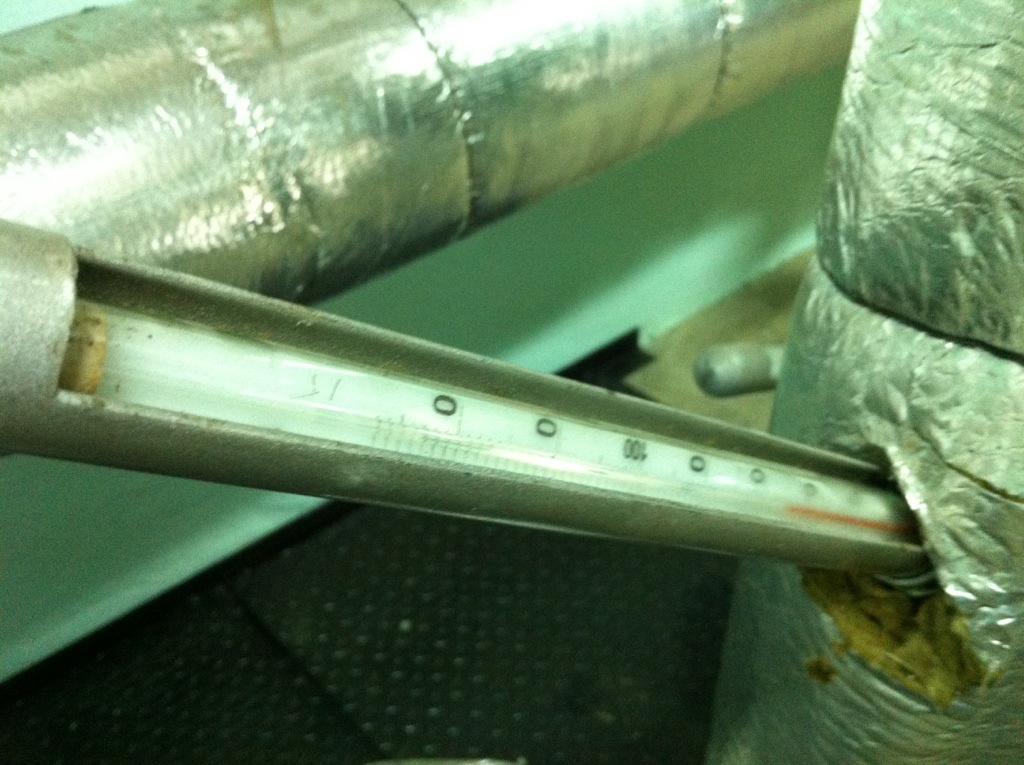

На вертикальных участках труб ввариваются специальные термометры.

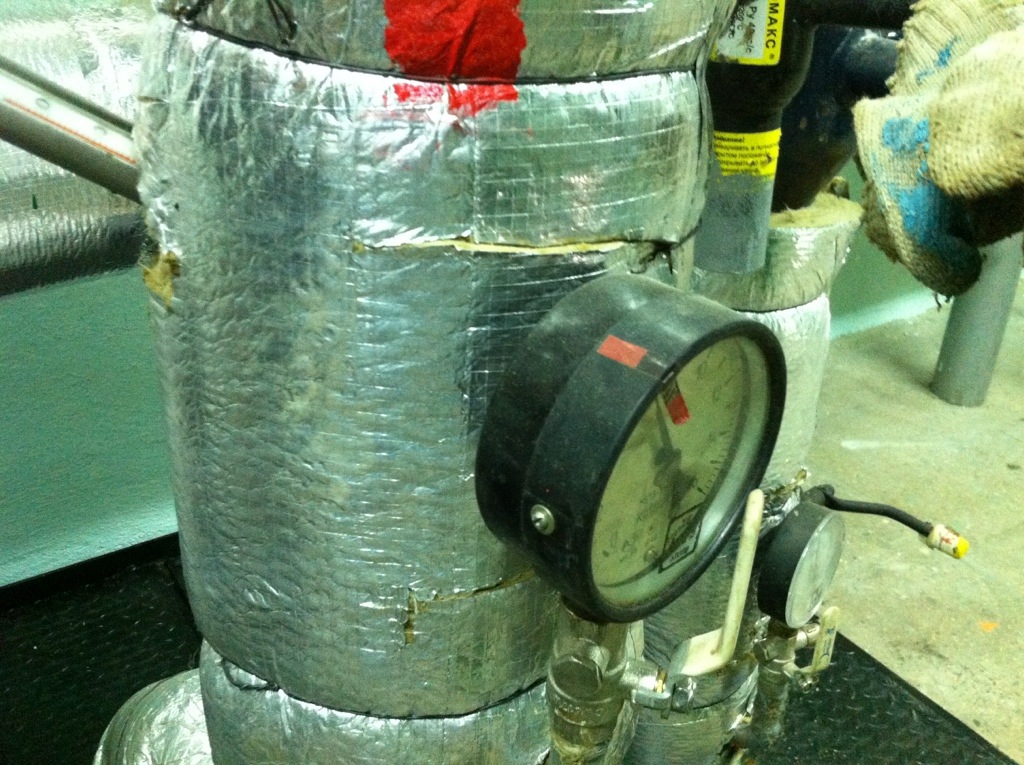

Манометры можно вваривать как на вертикальных, так и на горизонтальных участках труб.

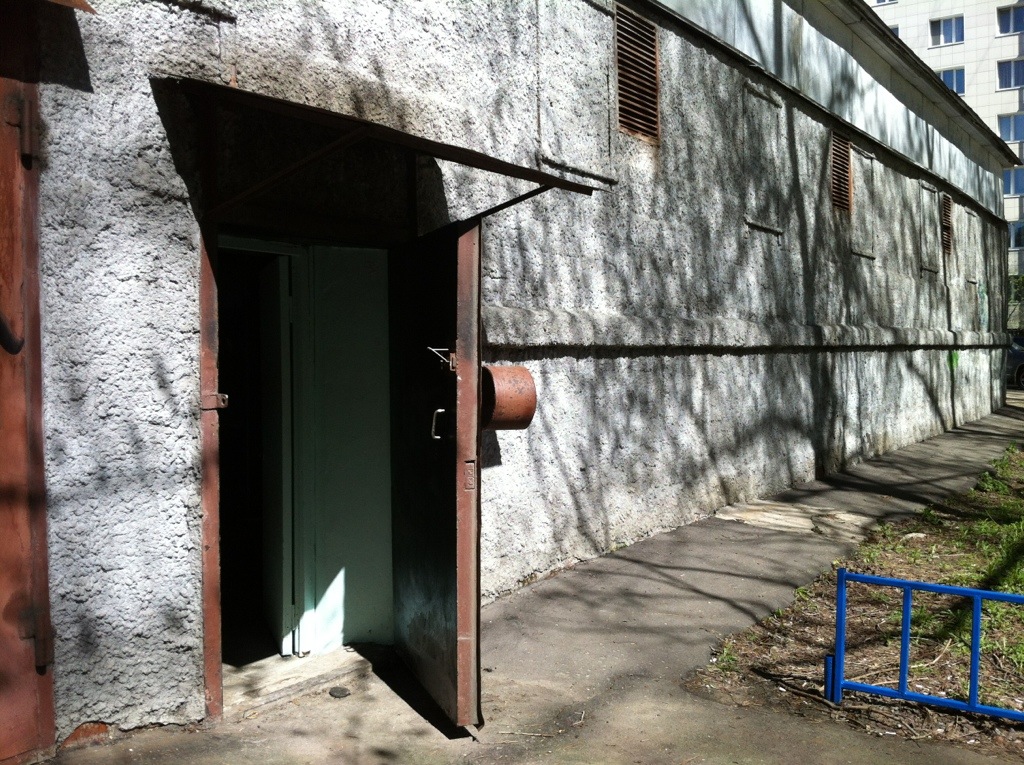

Так выглядит ЦТП снаружи.

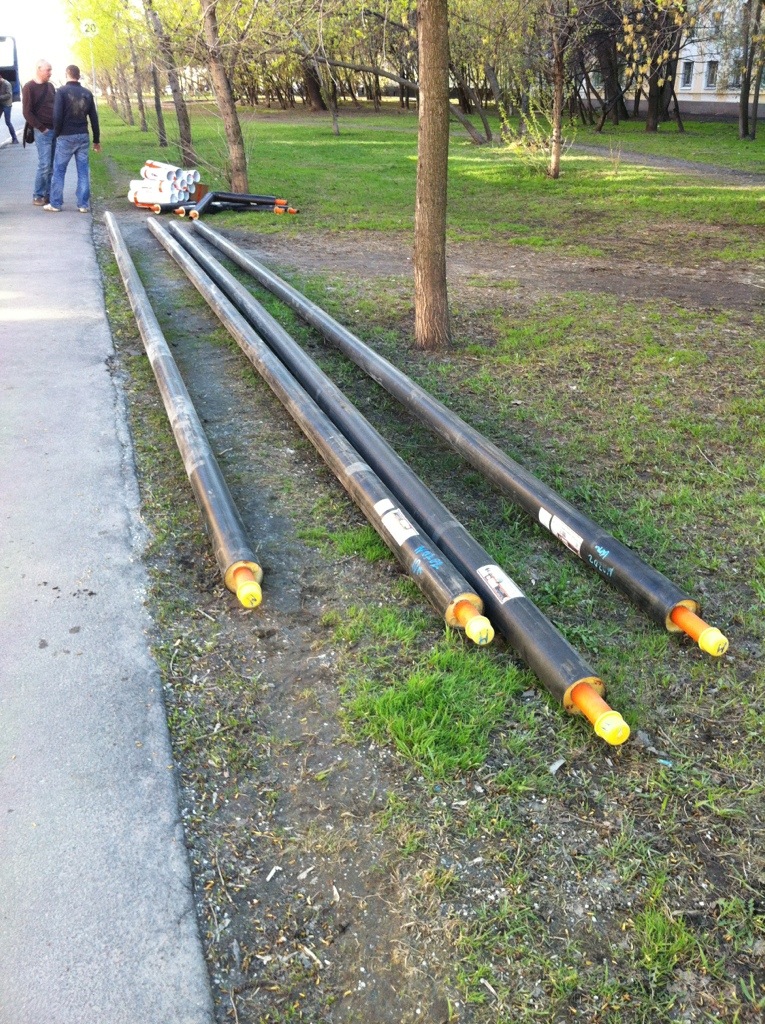

Фура привезла трубы ППУ. Эти трубы с минимальным значением теплопроводности.

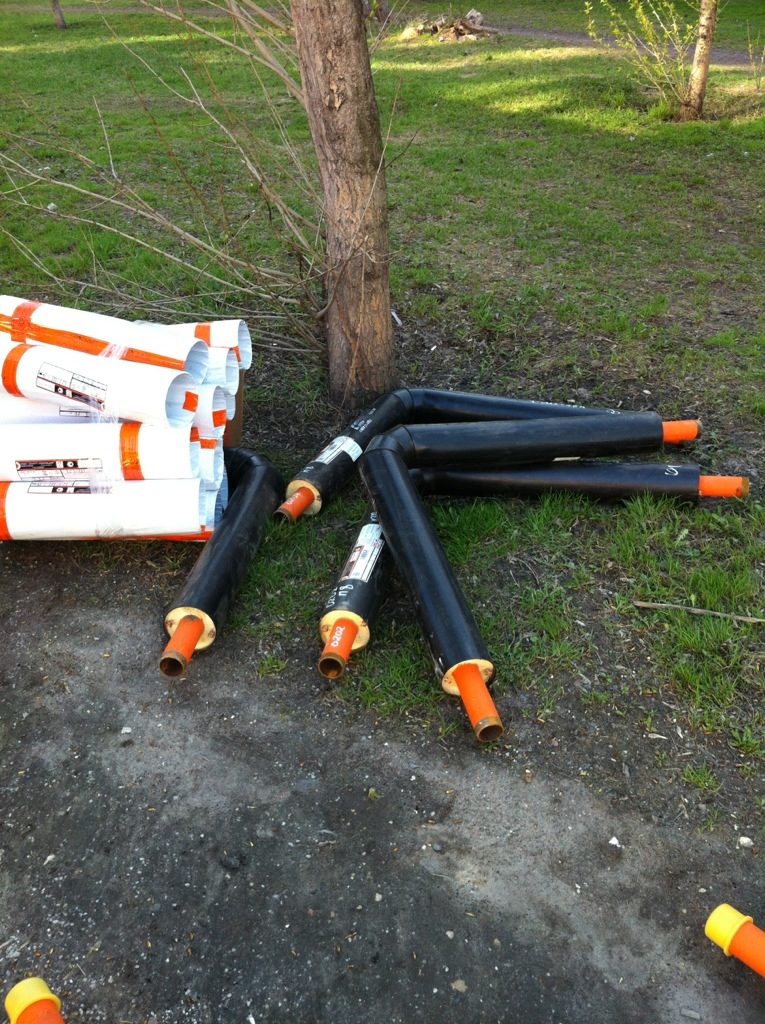

Это повороты трубы и муфты.

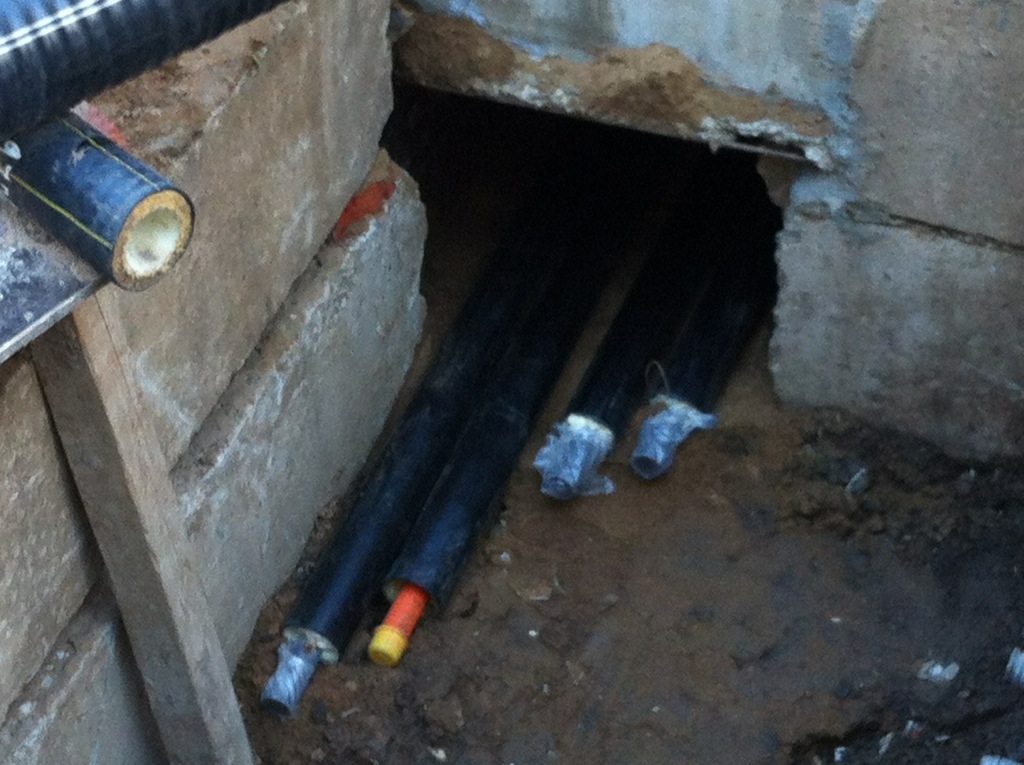

Трубы порезали по размеру и уложили в канал, идущий внутрь ЦТП.

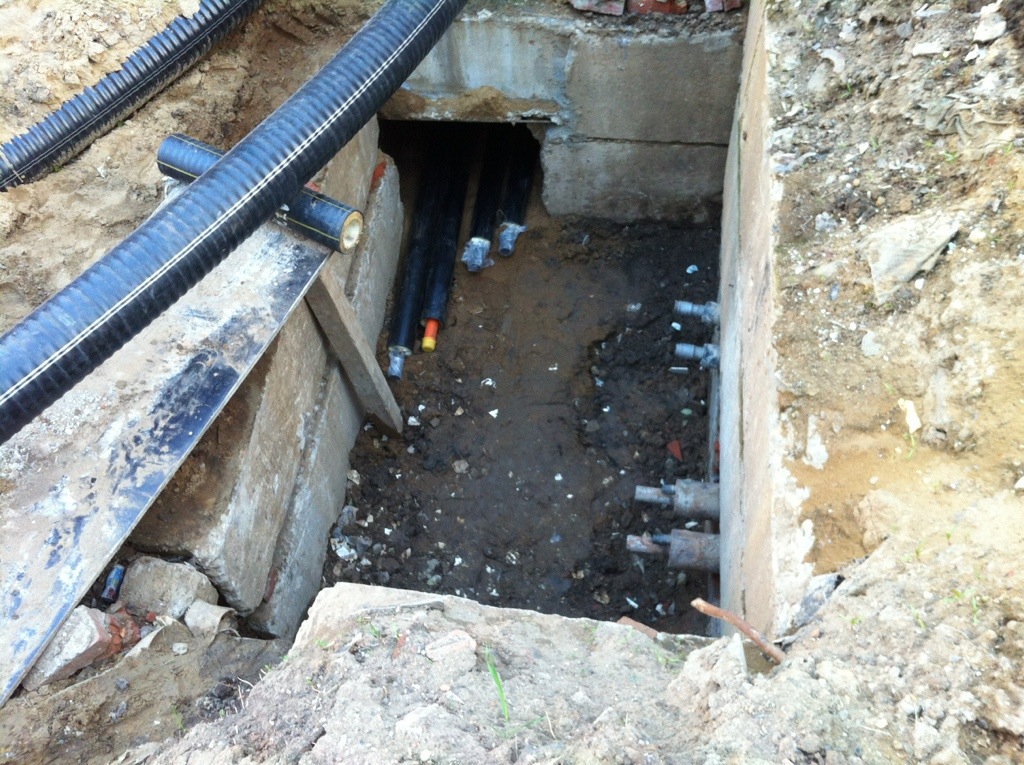

Общий вид камеры. Большие две трубы сверху – это изопрофлекс – современные трубы для горячего водоснабжения.

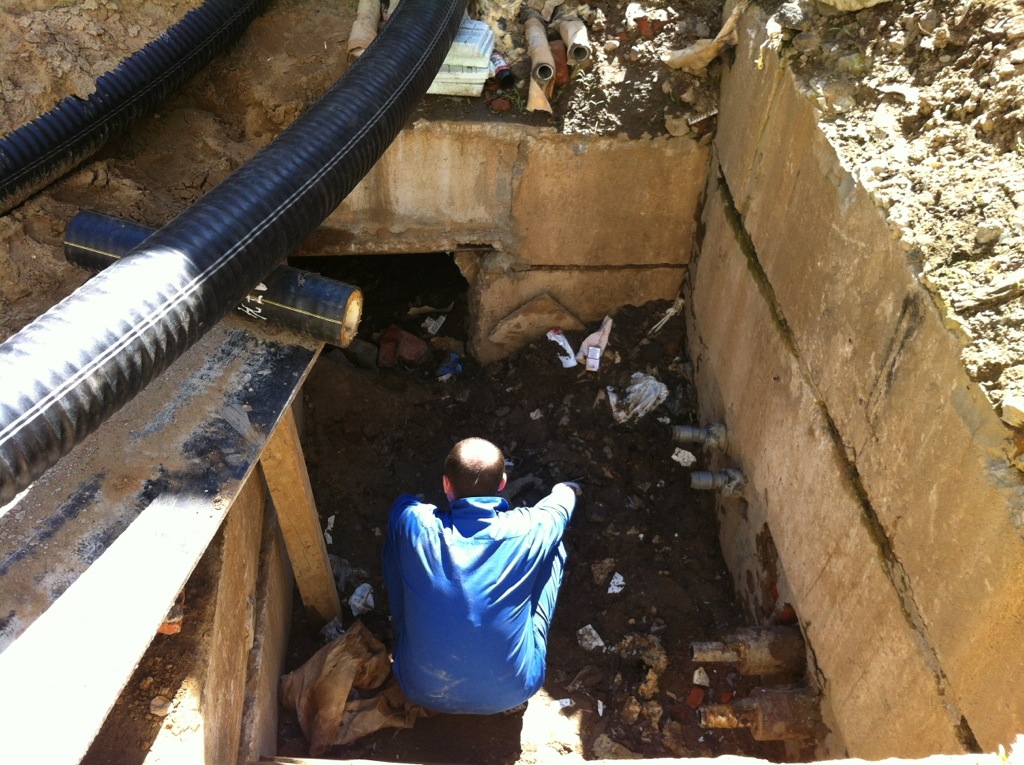

Это состояние камеры до того, как мы ее вычистили.
