Как разобрать утюг Bork i600

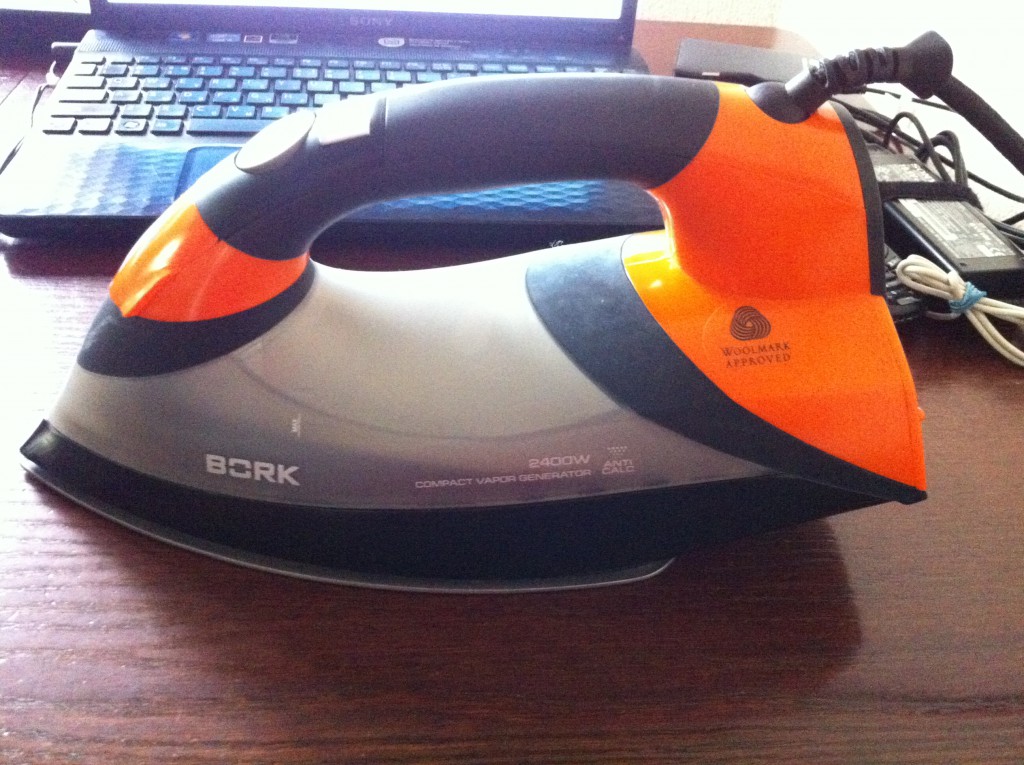

У соседа сломался утюг Bork i600. Надо попробовать и его разобрать, хотя шансов на спасения после “задымления” довольно мало. Ниже фотографии процесса разборки утюга, может быть кому-то это пригодится.



IMG_9851

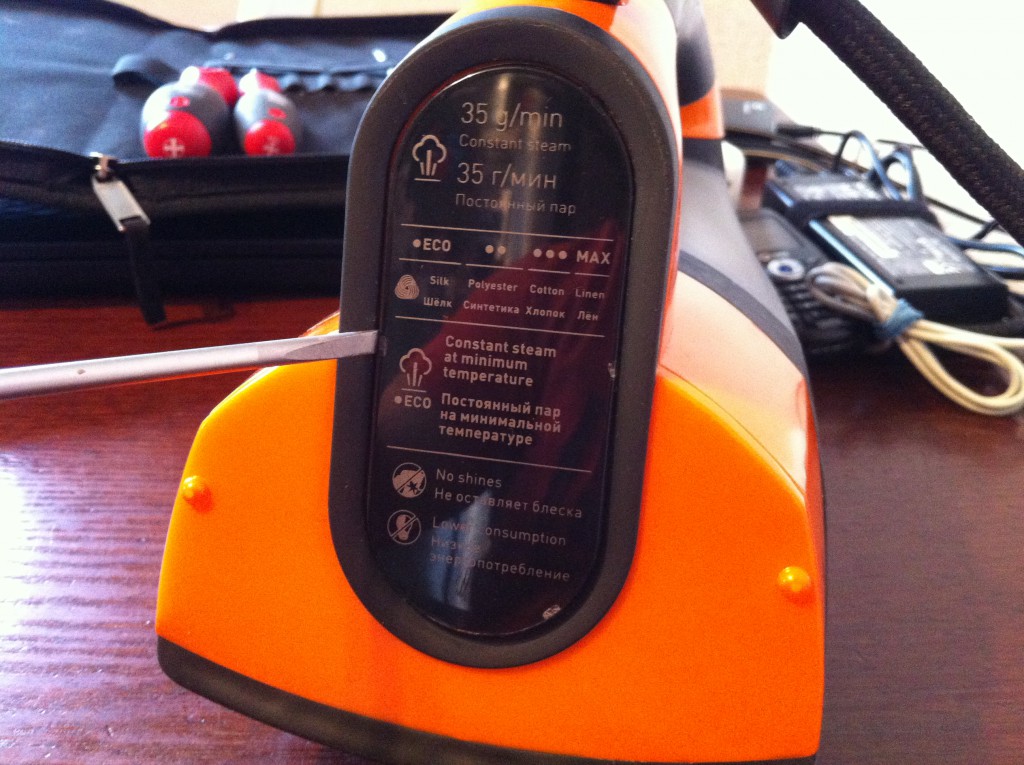

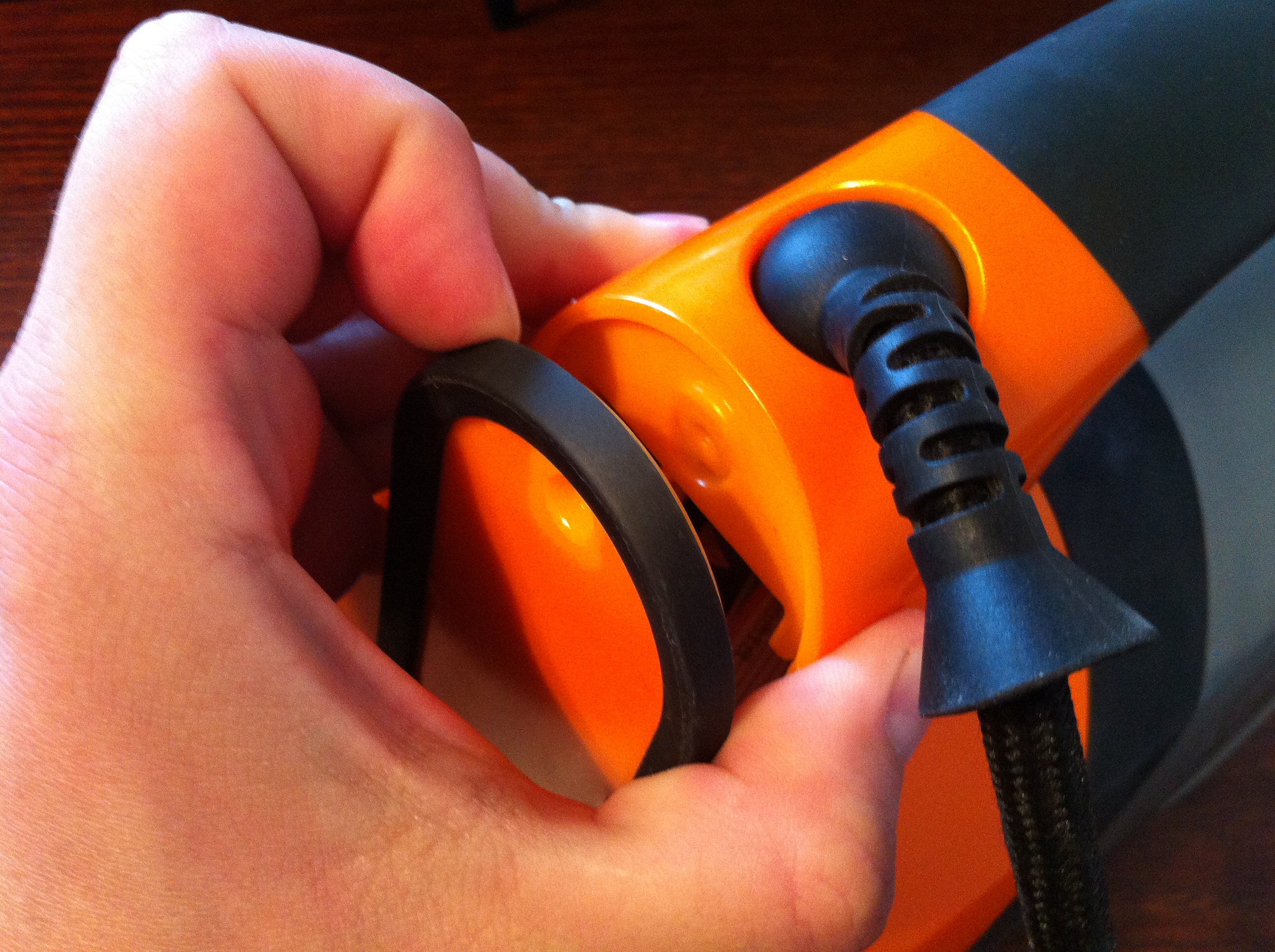

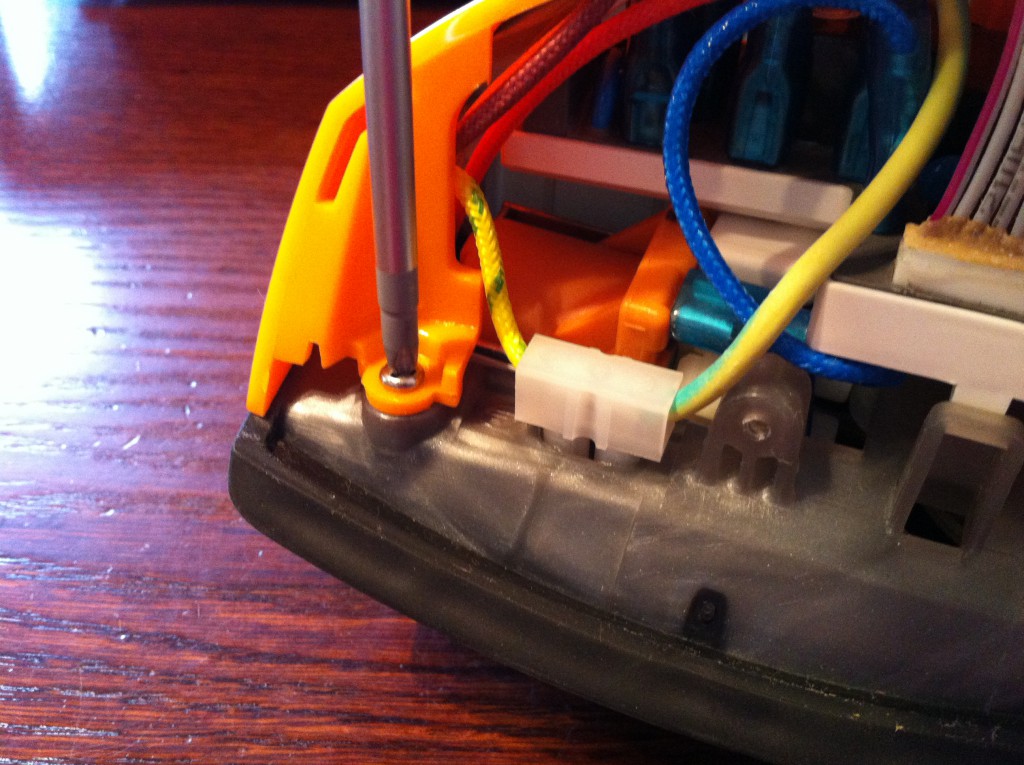

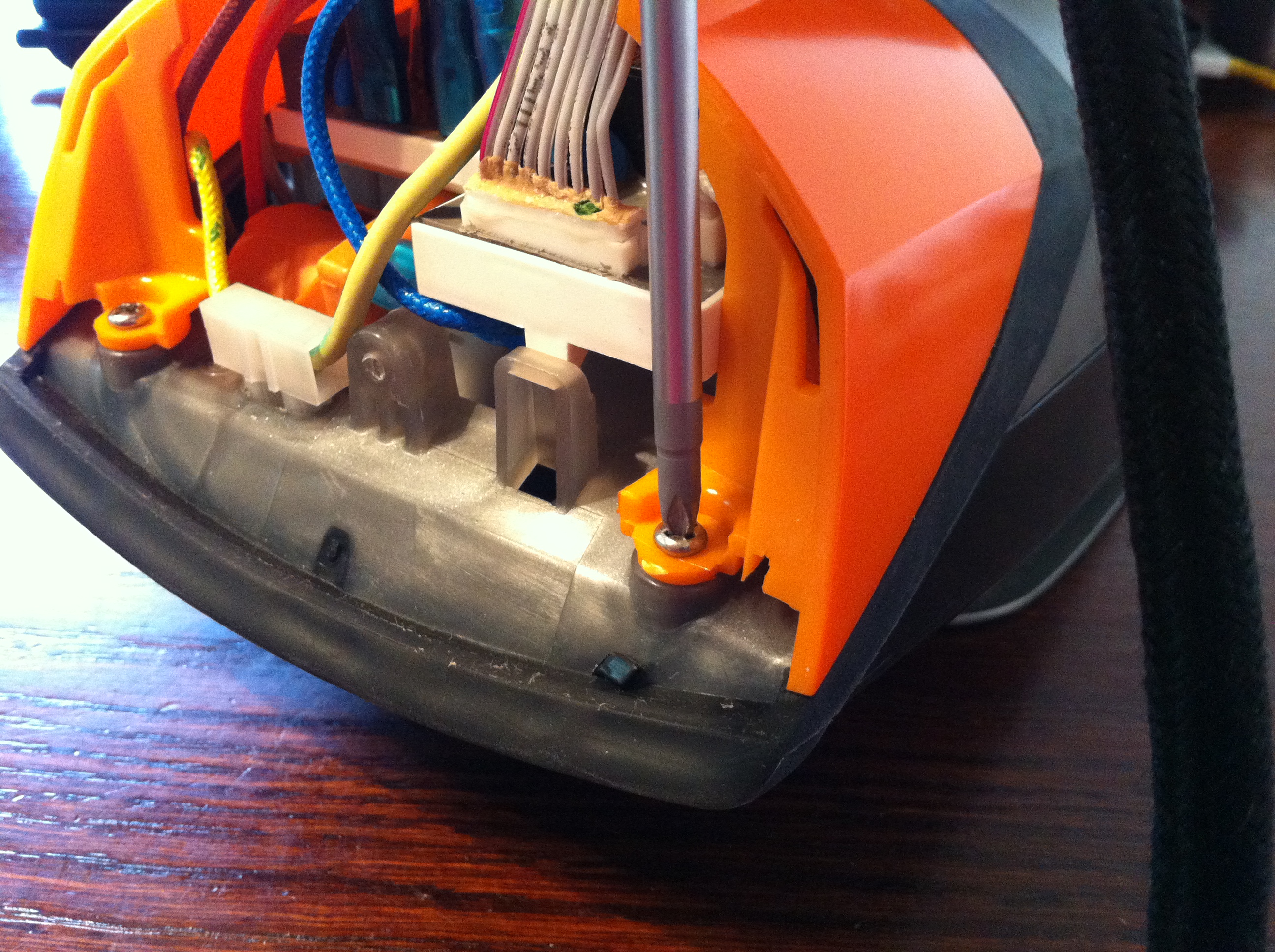

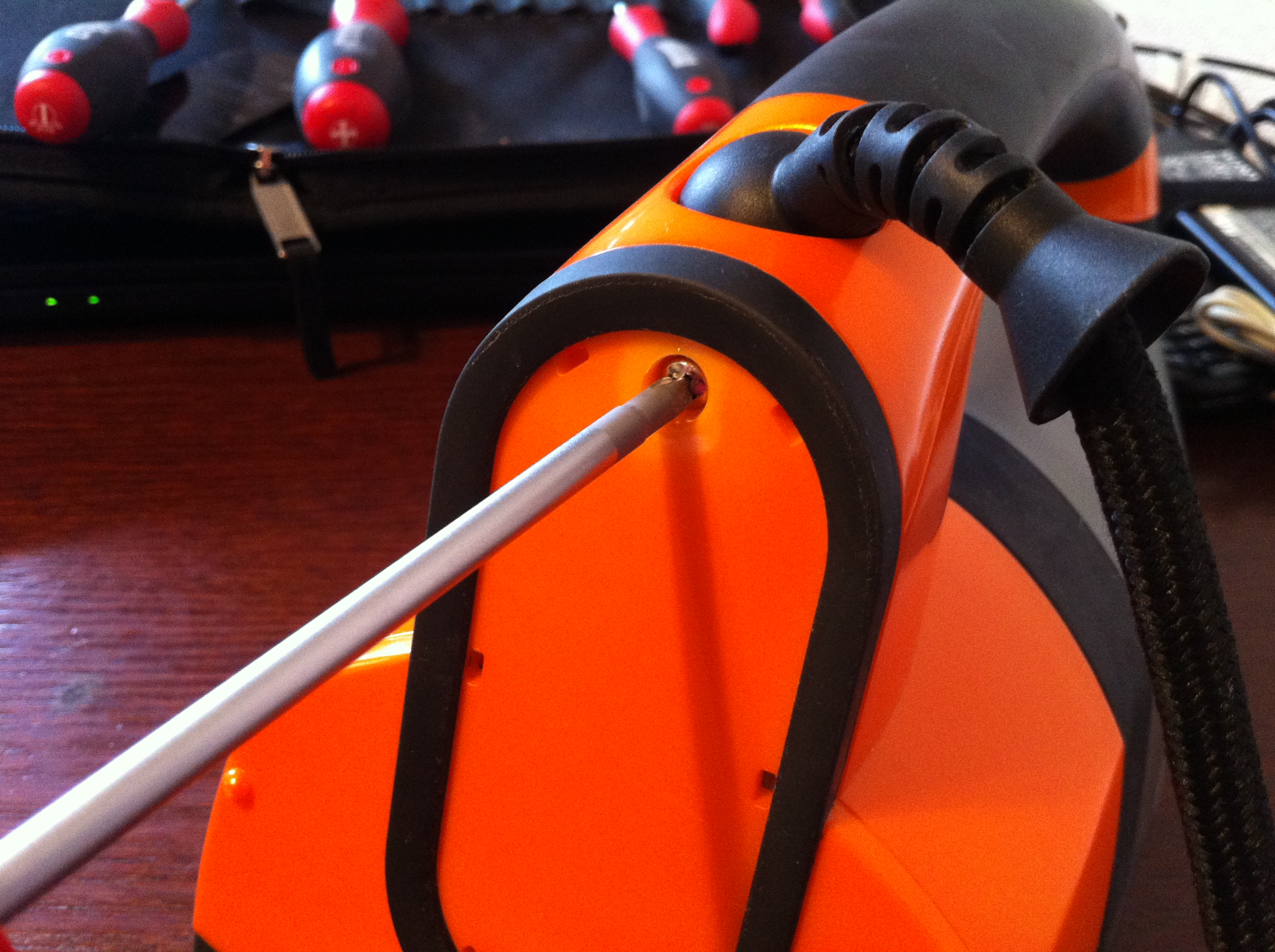

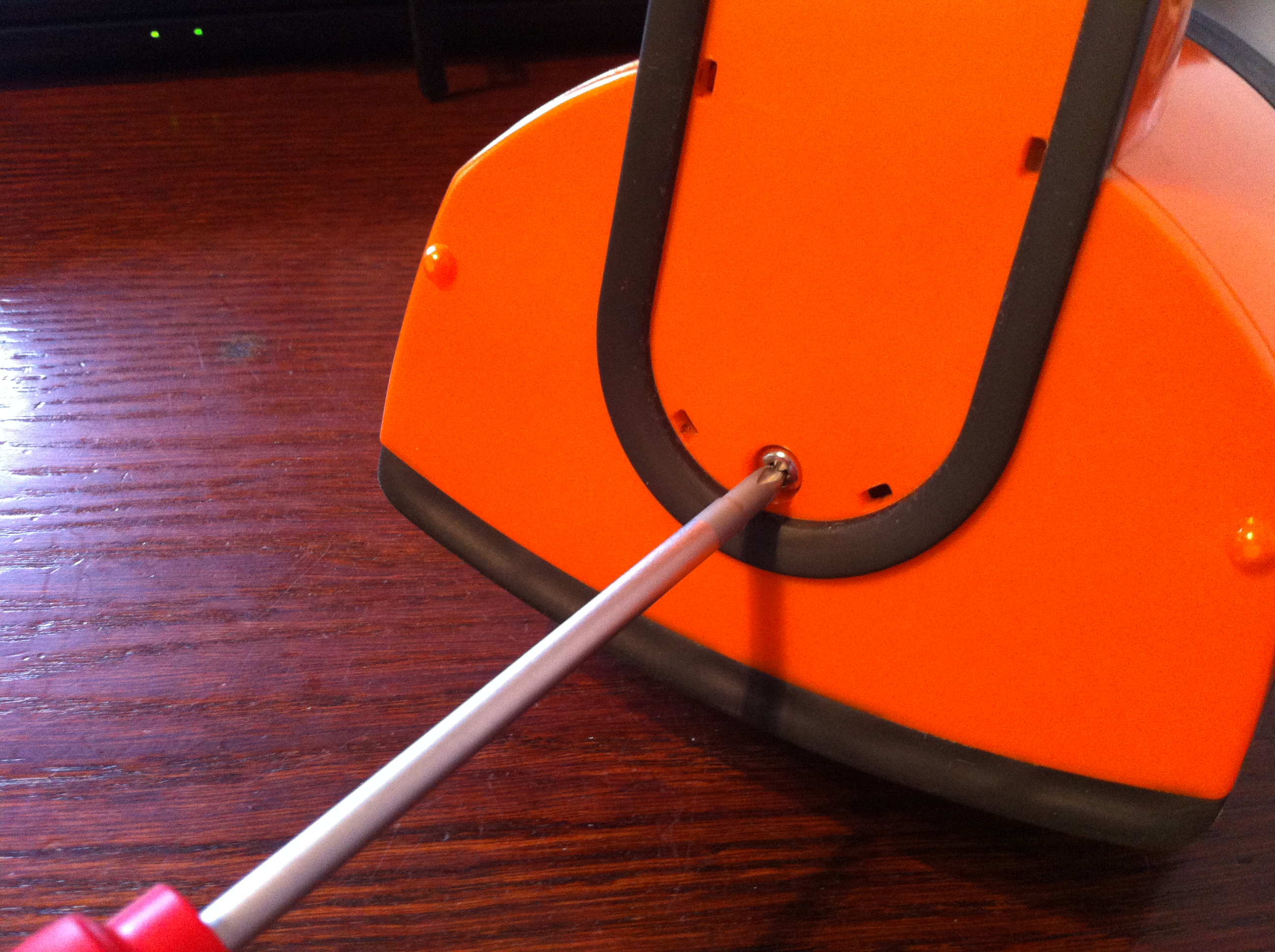

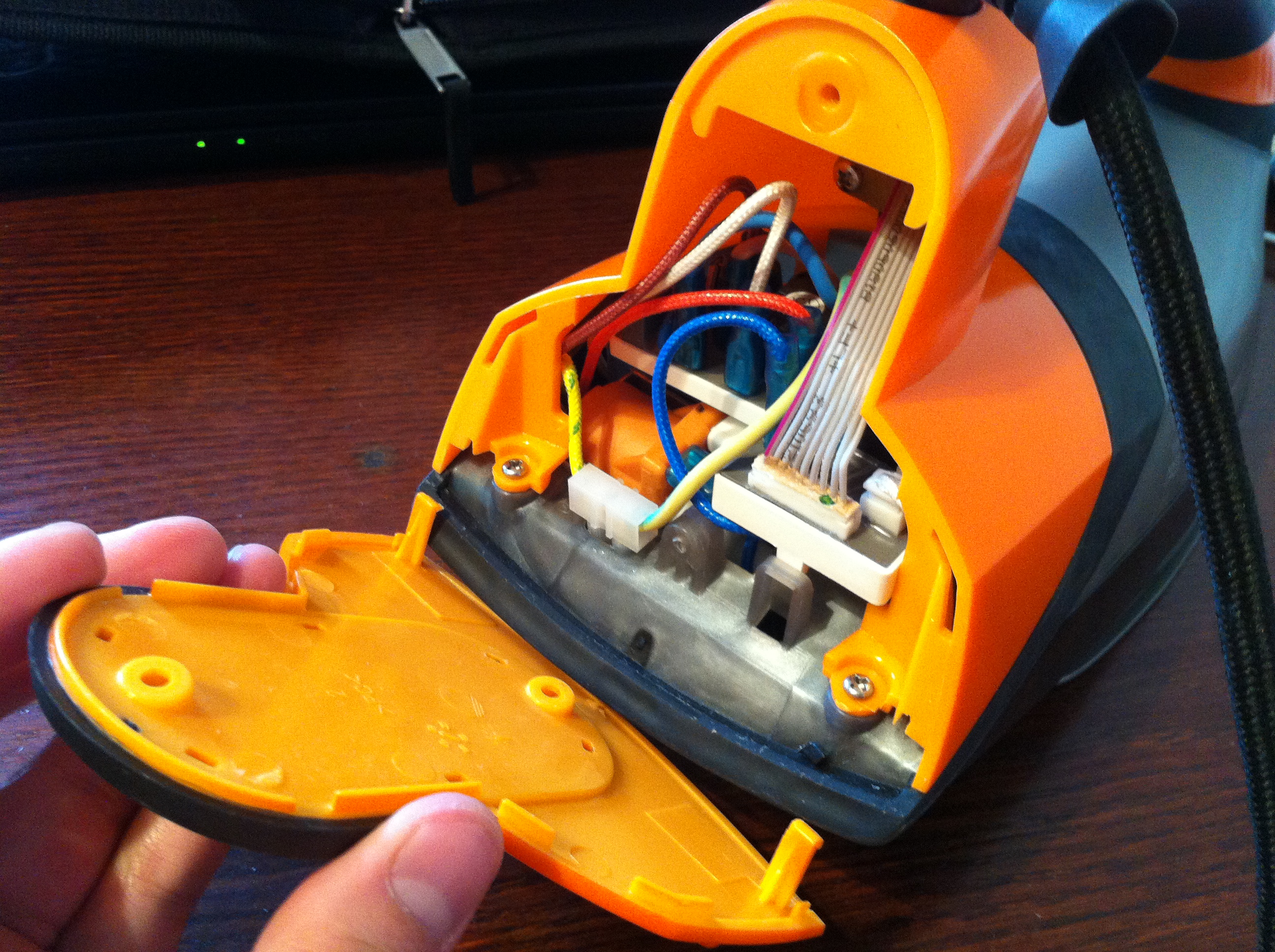

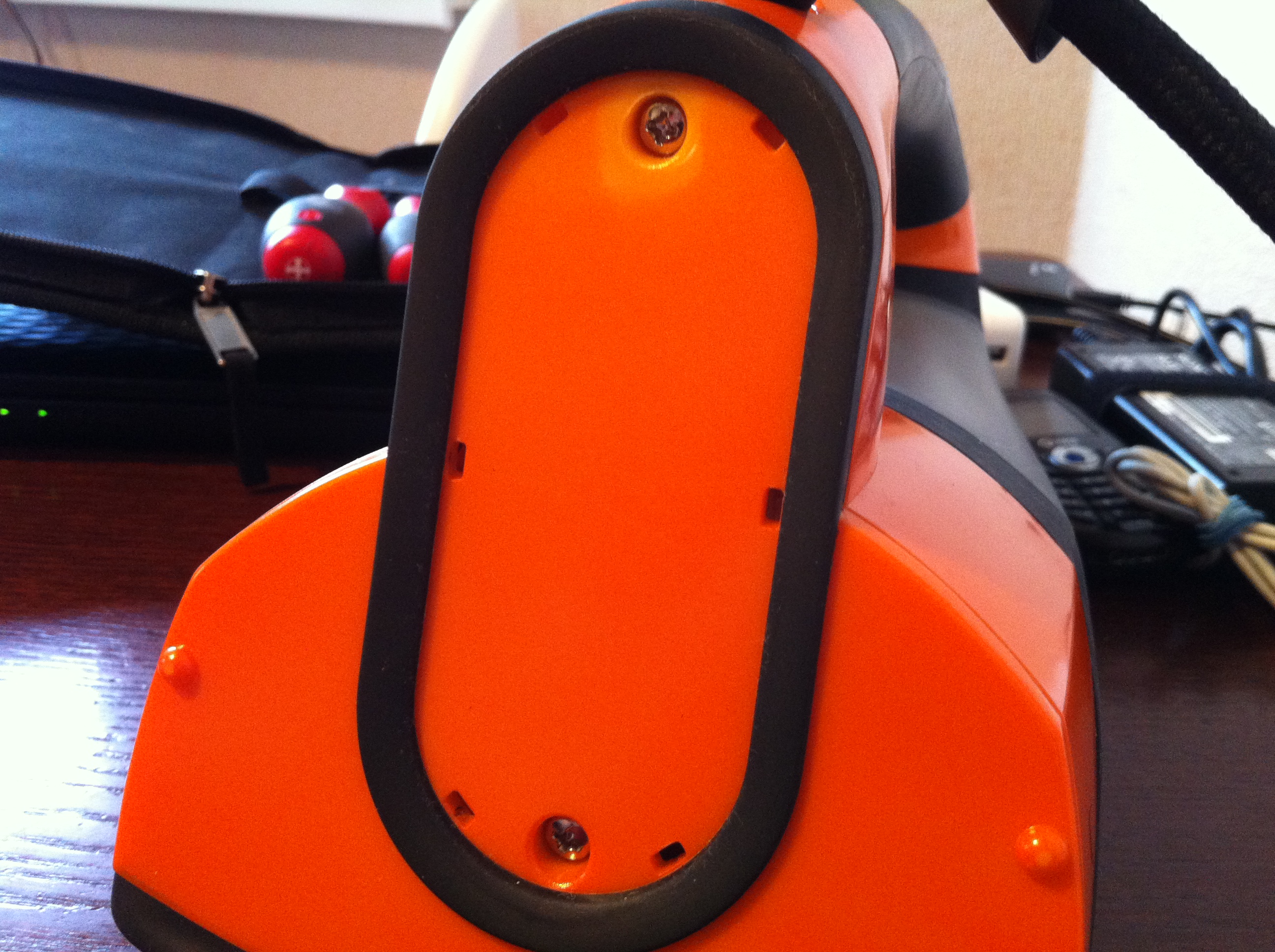

IMG_9852 IMG_9853 IMG_9854 IMG_9855 IMG_9856 IMG_9857 IMG_9858 IMG_9859

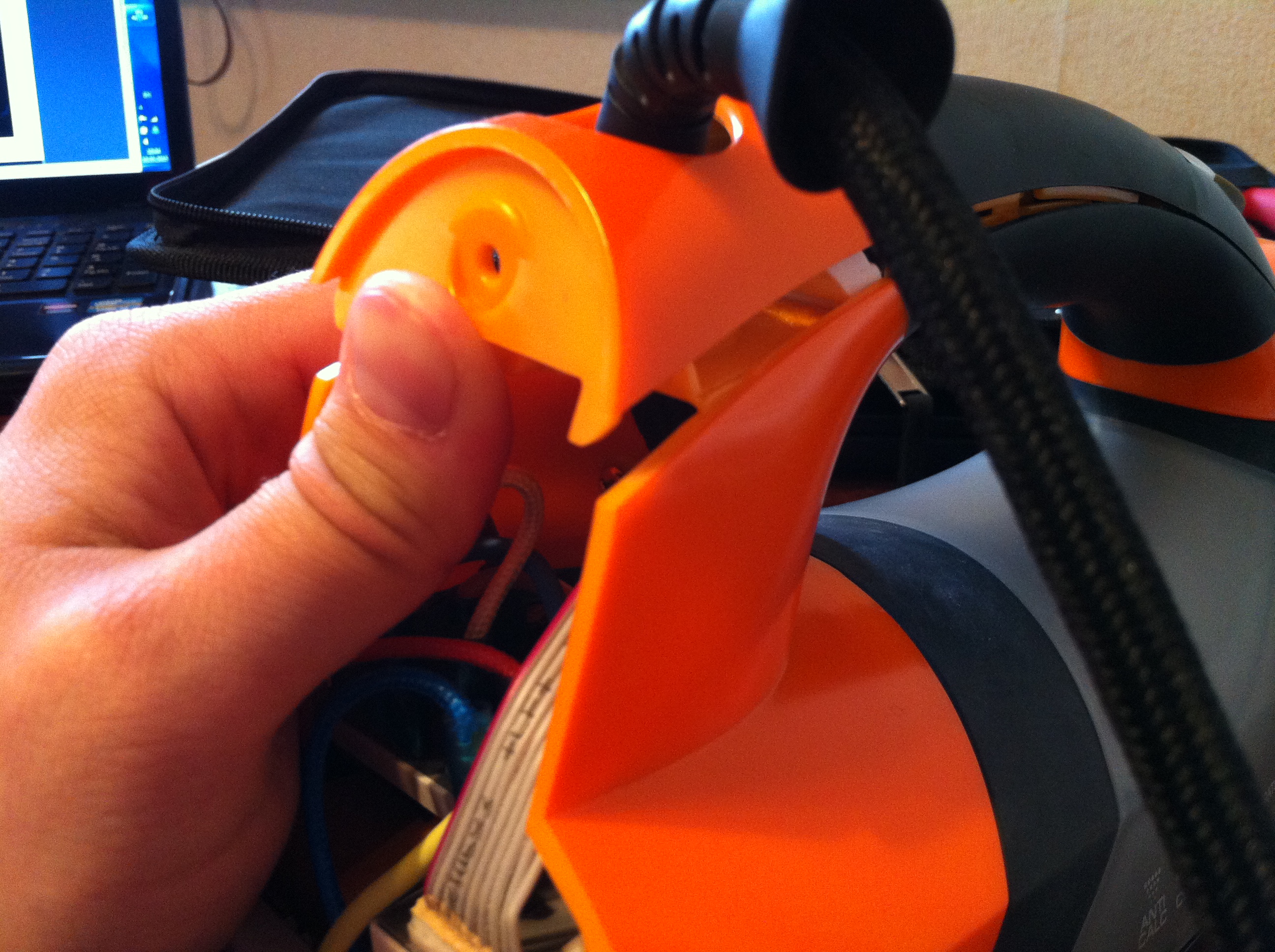

Верхнюю часть слегка приподнял пальцем, хотя надо сначала спереди утюга винт открутить.IMG_9860

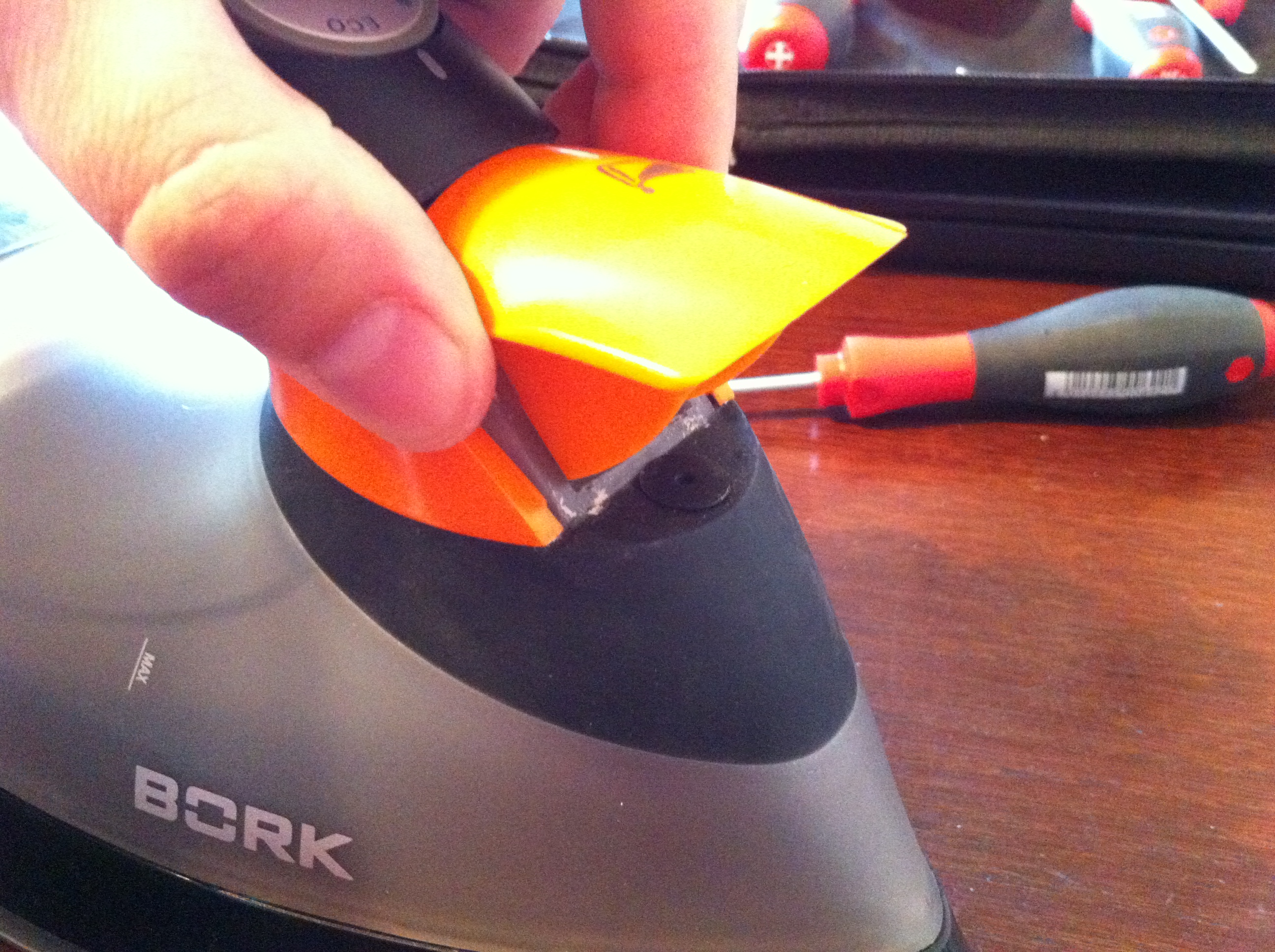

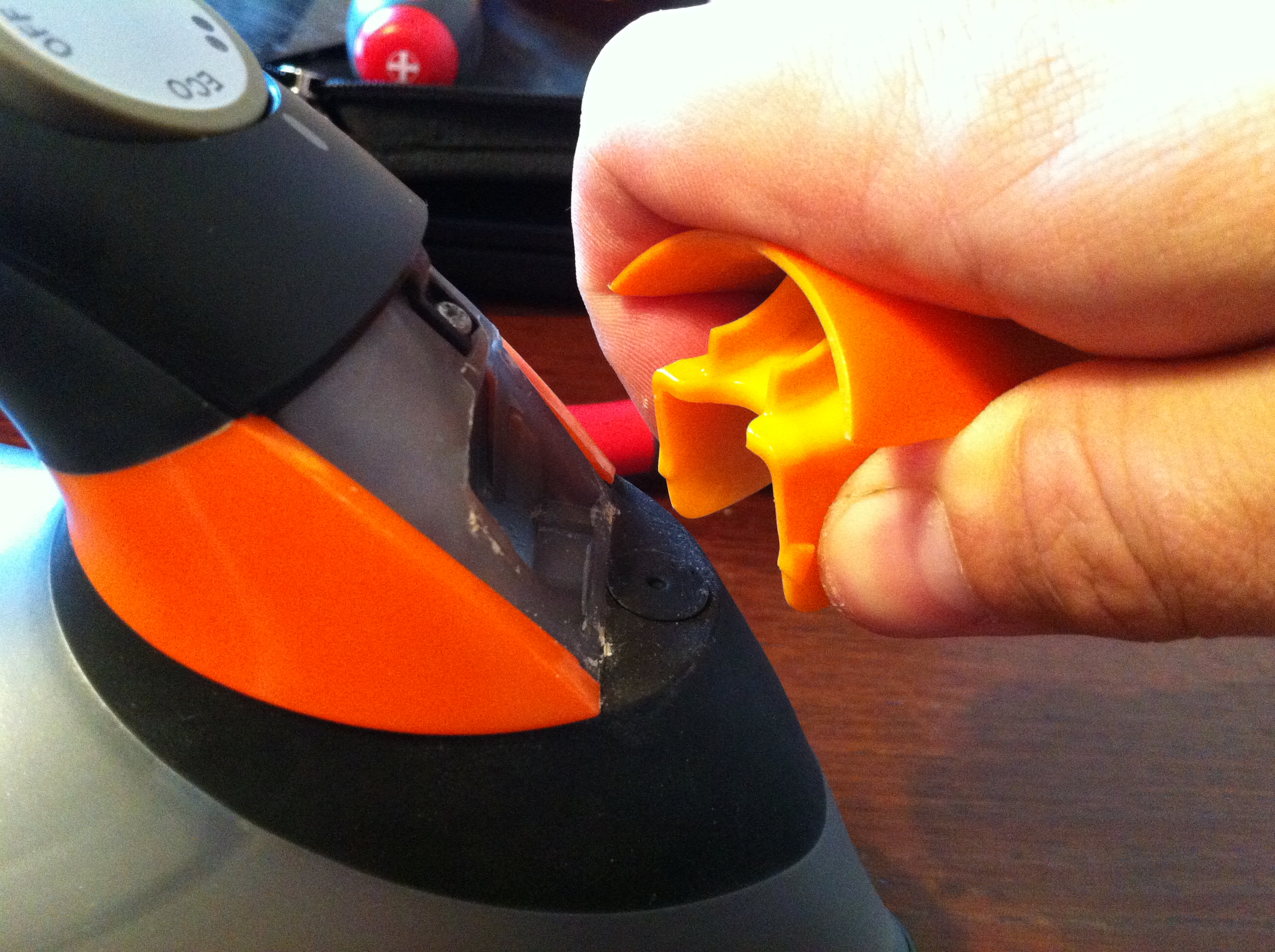

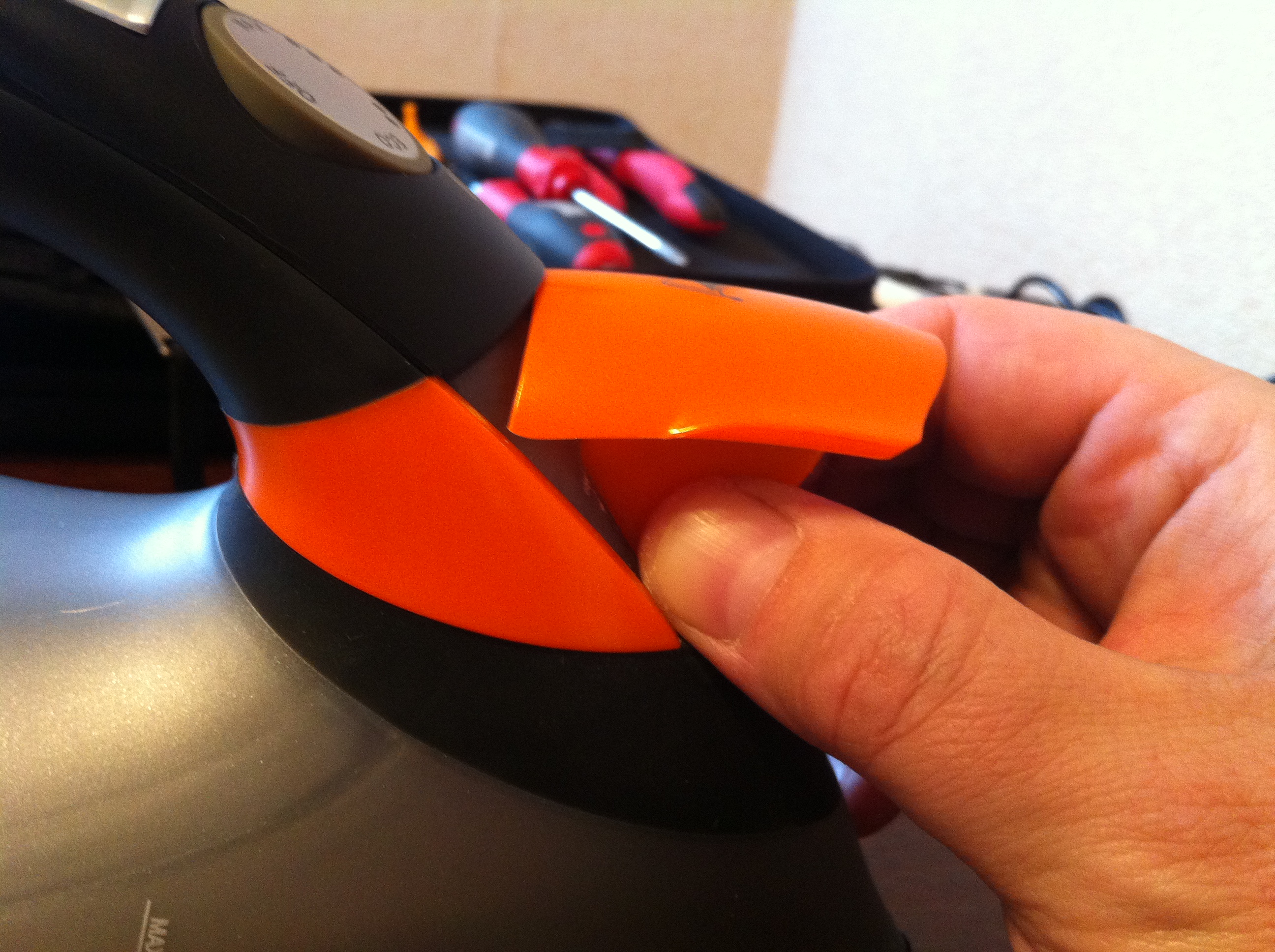

Нажимаем с двух сторон на крышку и вытаскиваем ее вперед. Она на небольших защелках.

IMG_9861 IMG_9862 IMG_9863

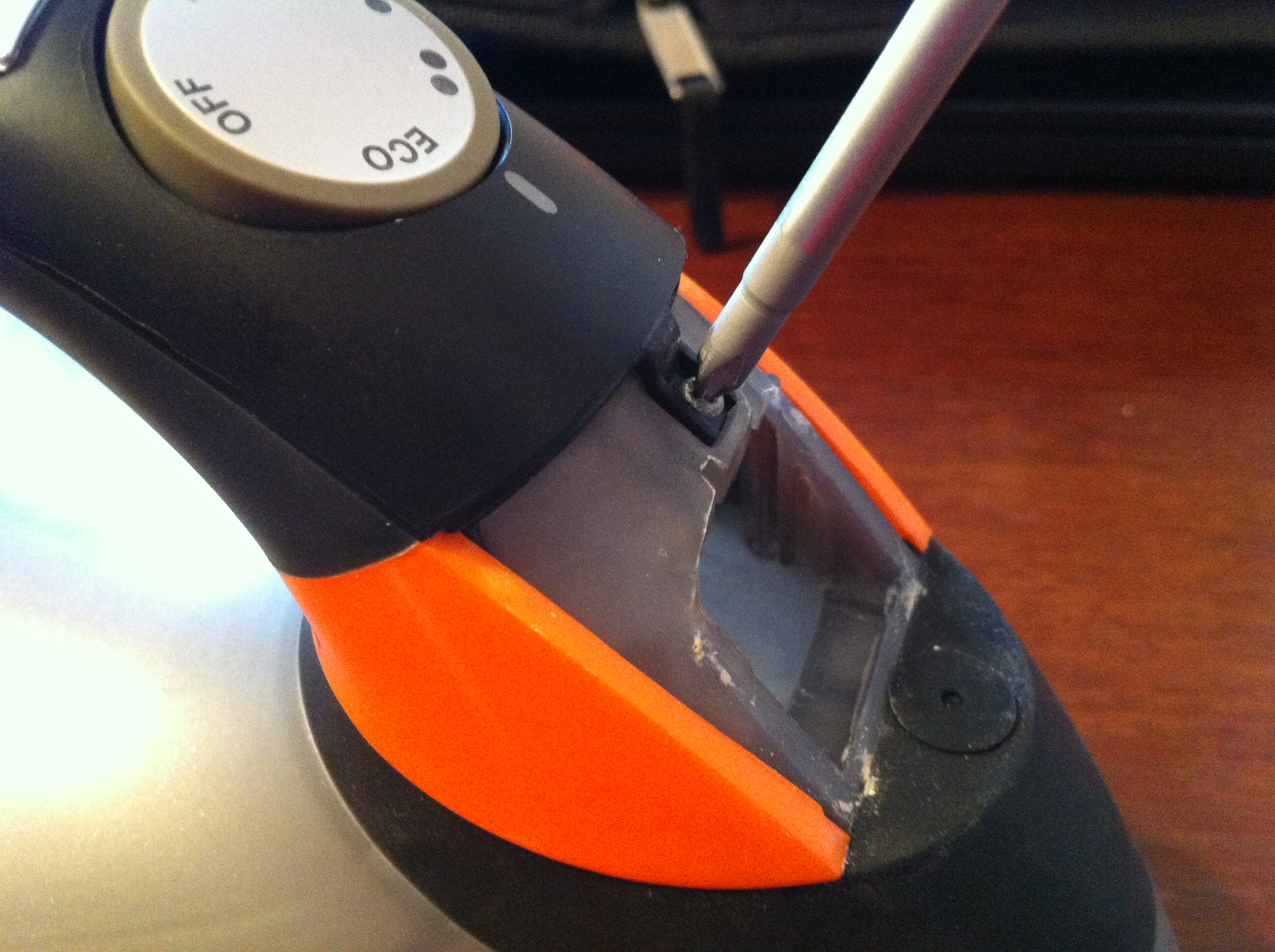

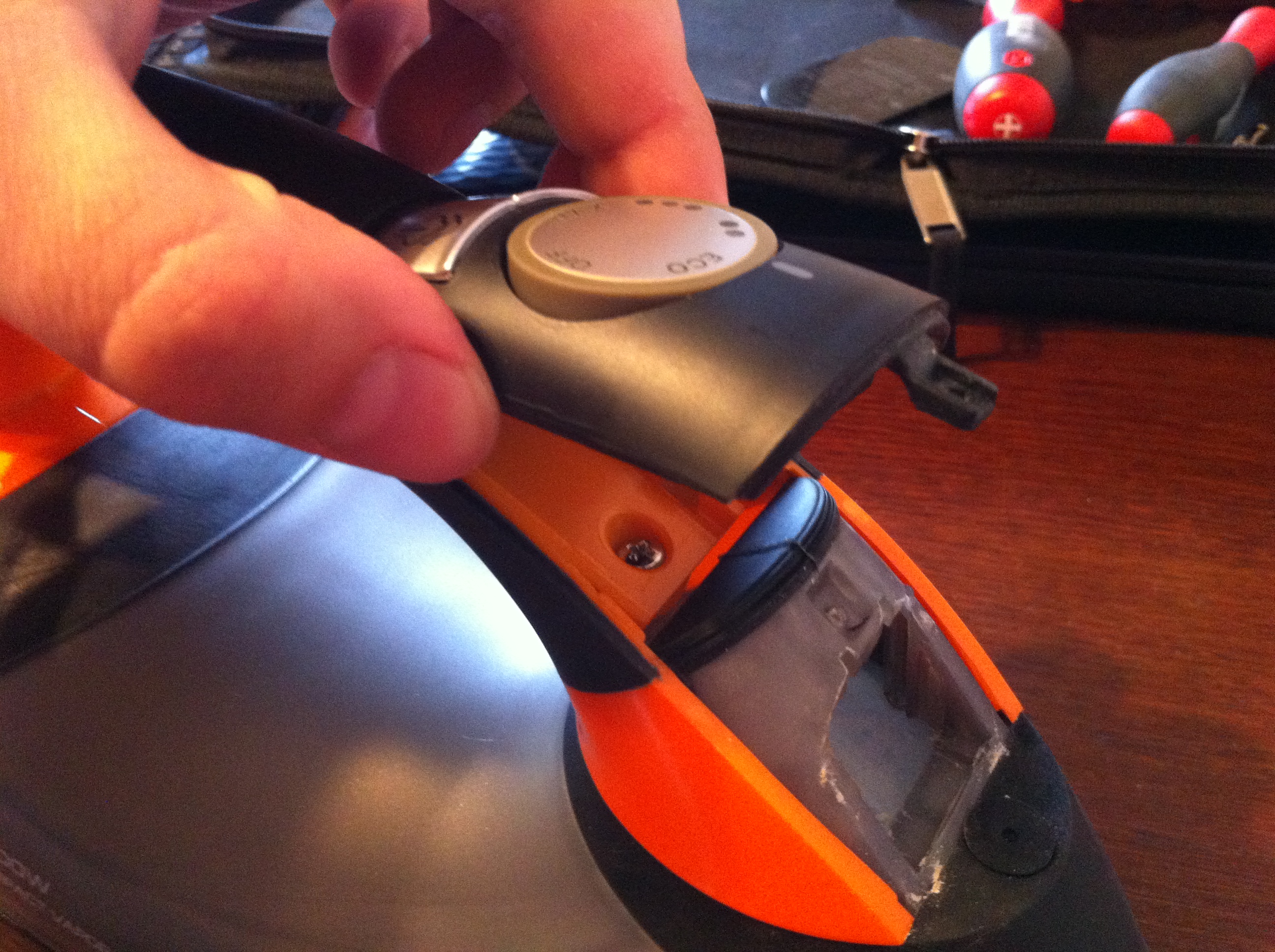

Винт платки управления.IMG_9864 IMG_9865

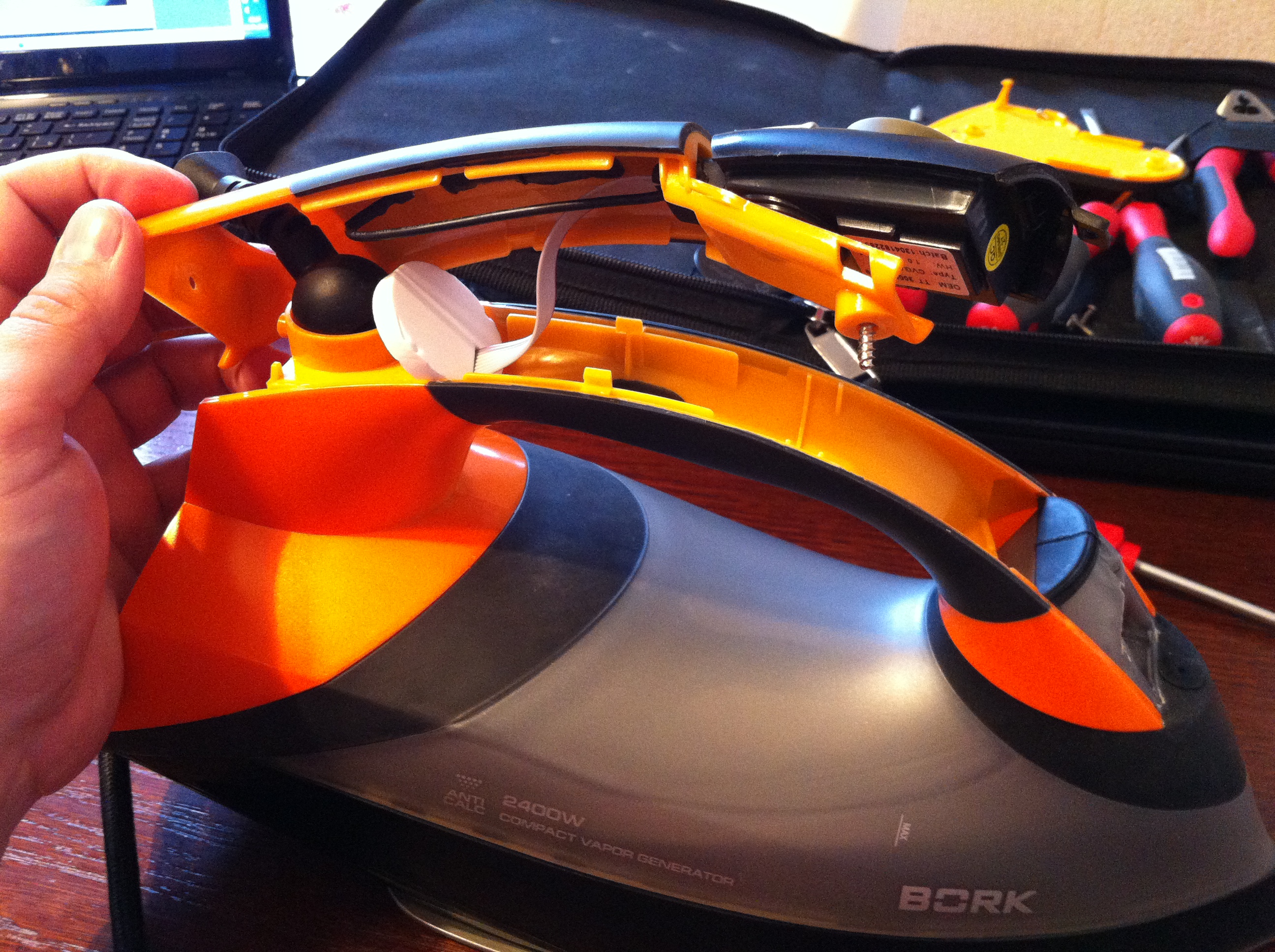

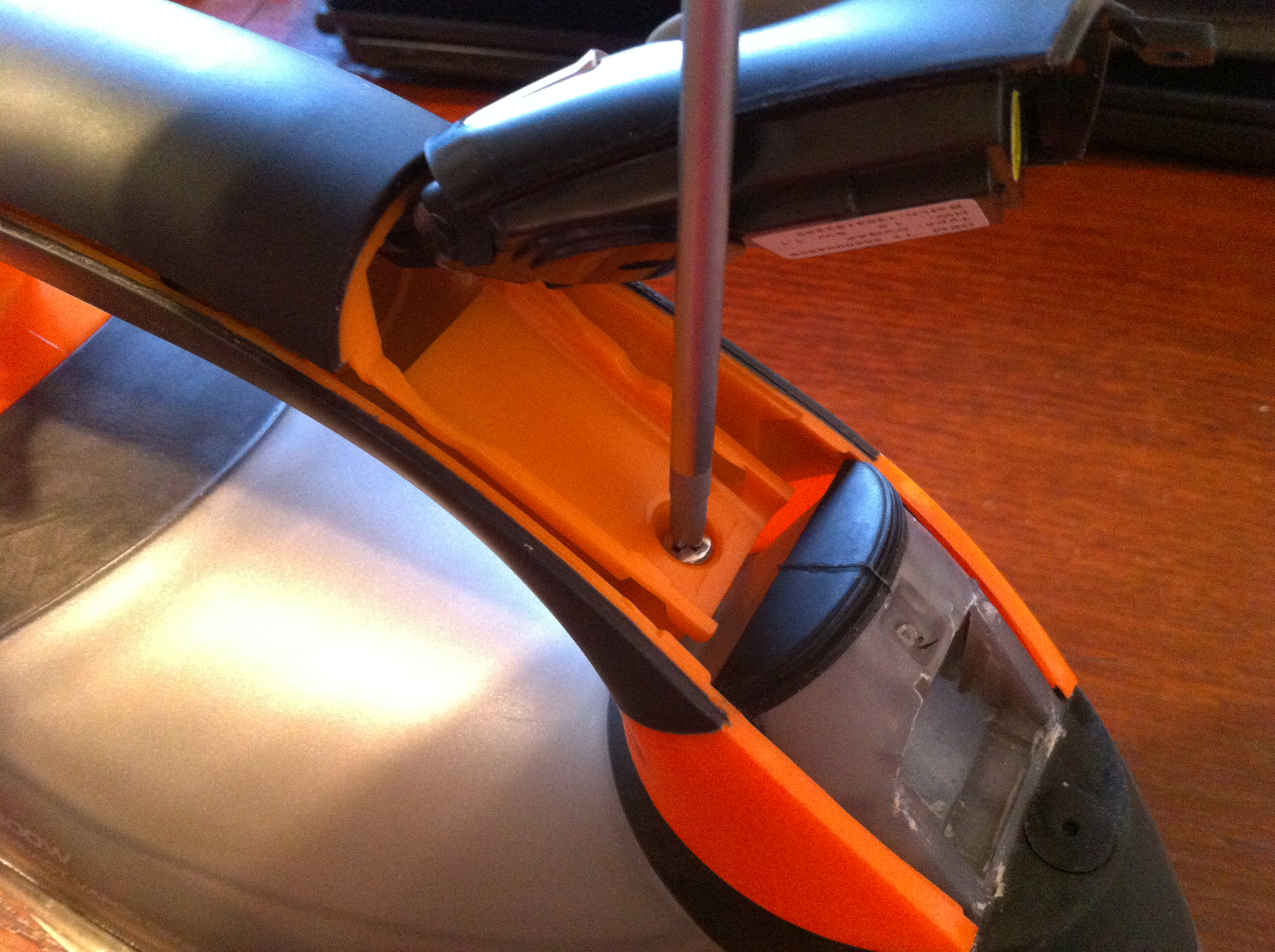

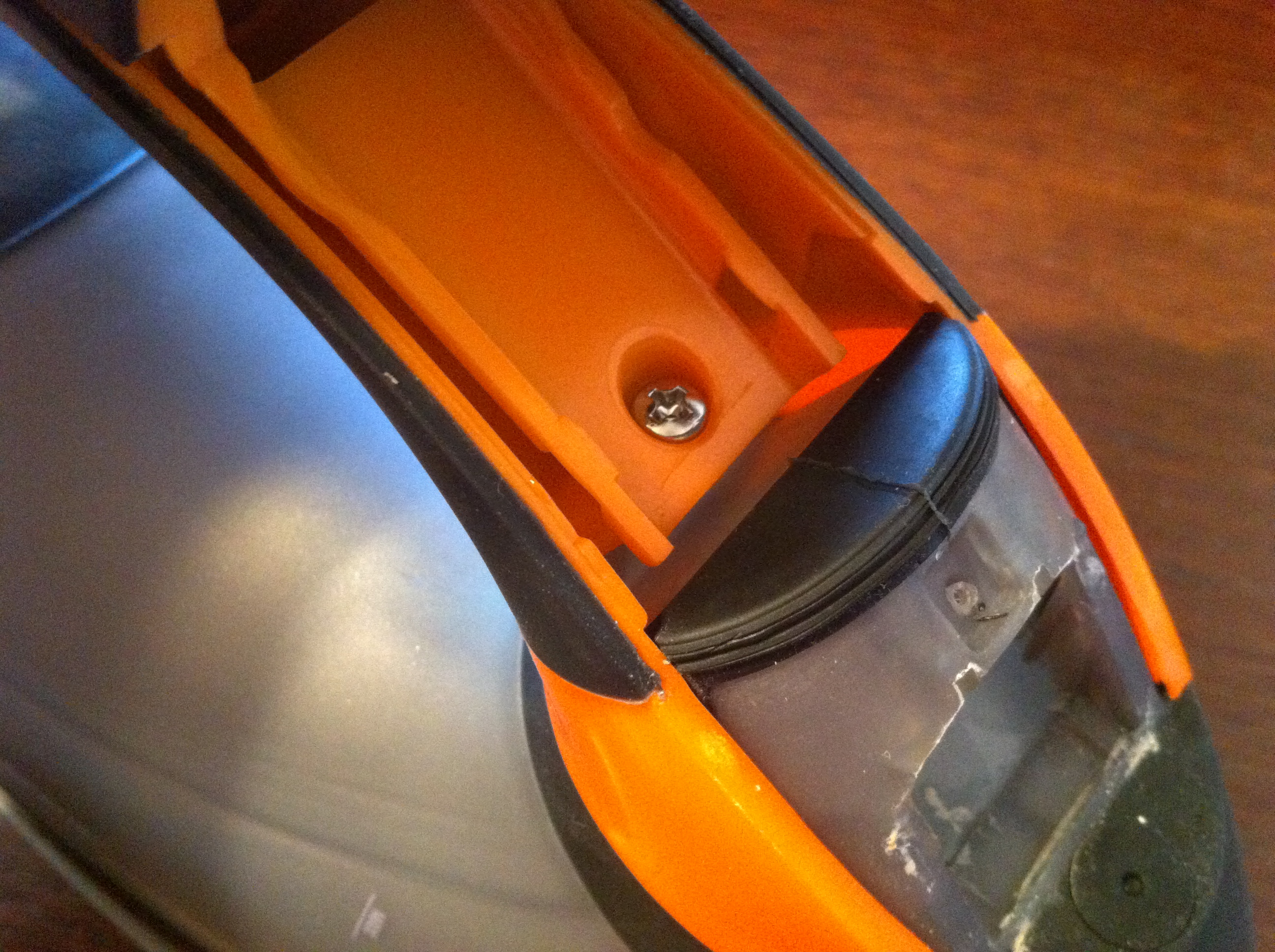

Винт верхней части ручки.IMG_9866 IMG_9867 IMG_9868

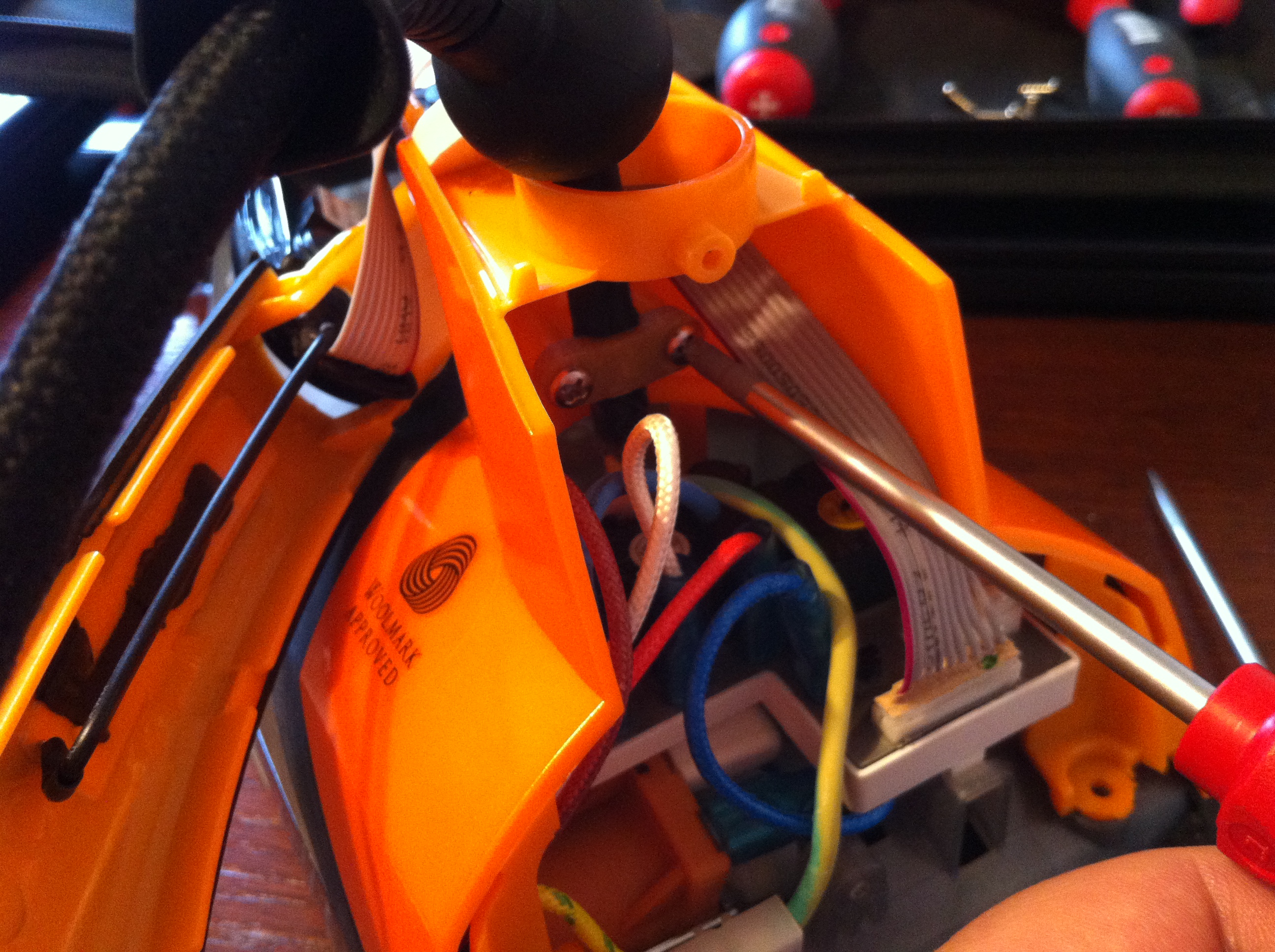

Винты фиксатора провода питания.IMG_9869

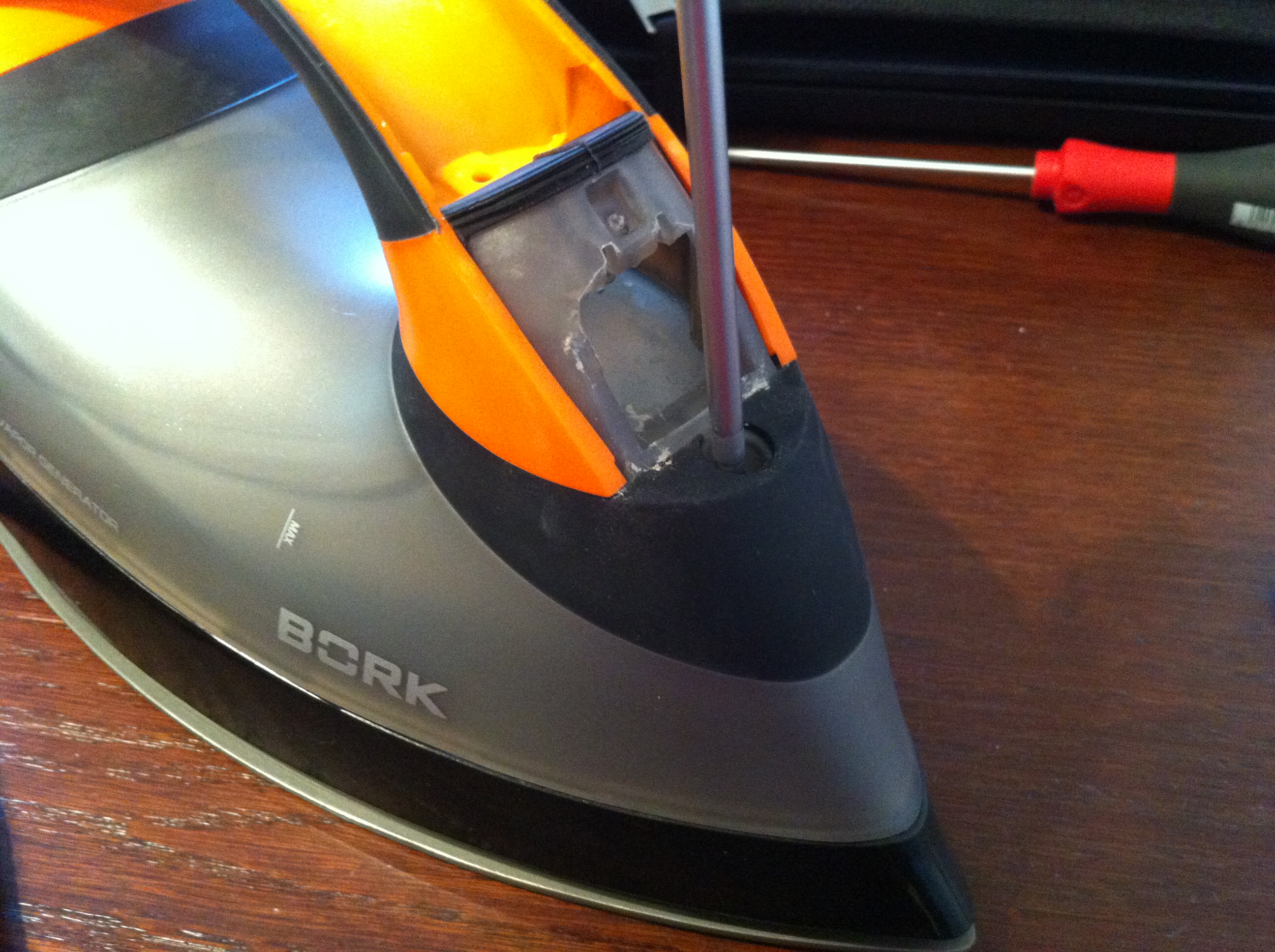

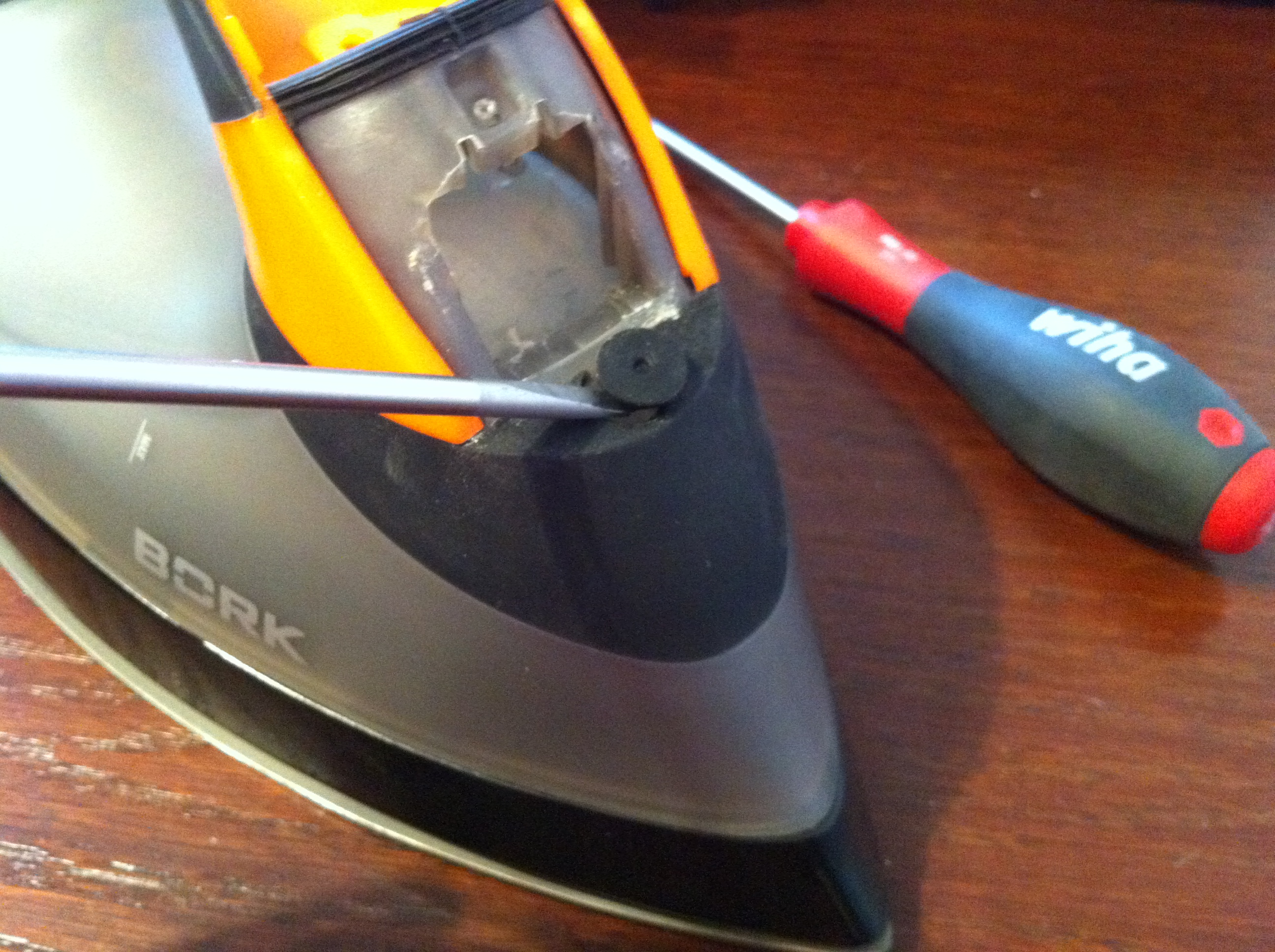

Резиновая заглушка винта нижней части.IMG_9870 IMG_9871 IMG_9872

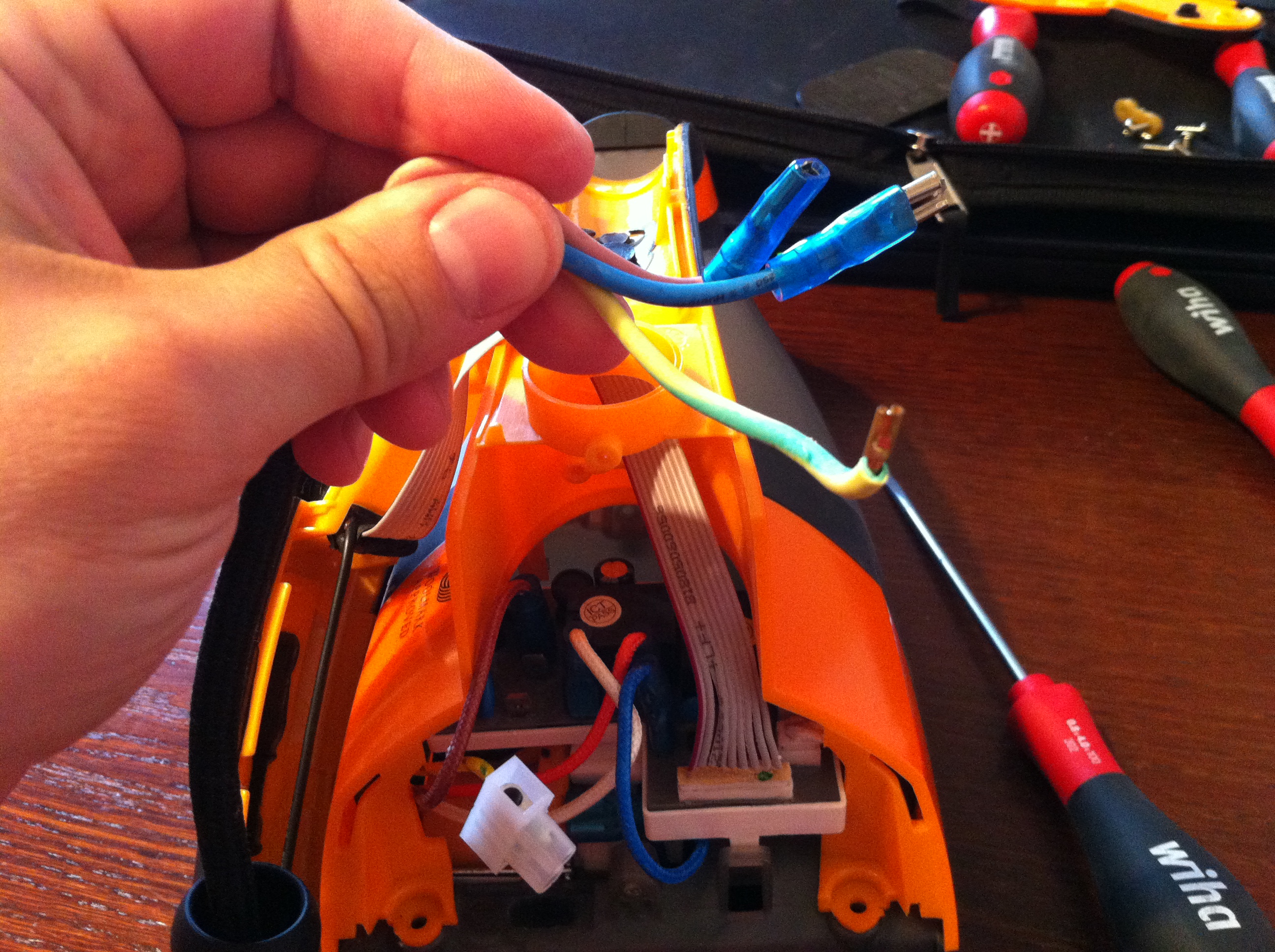

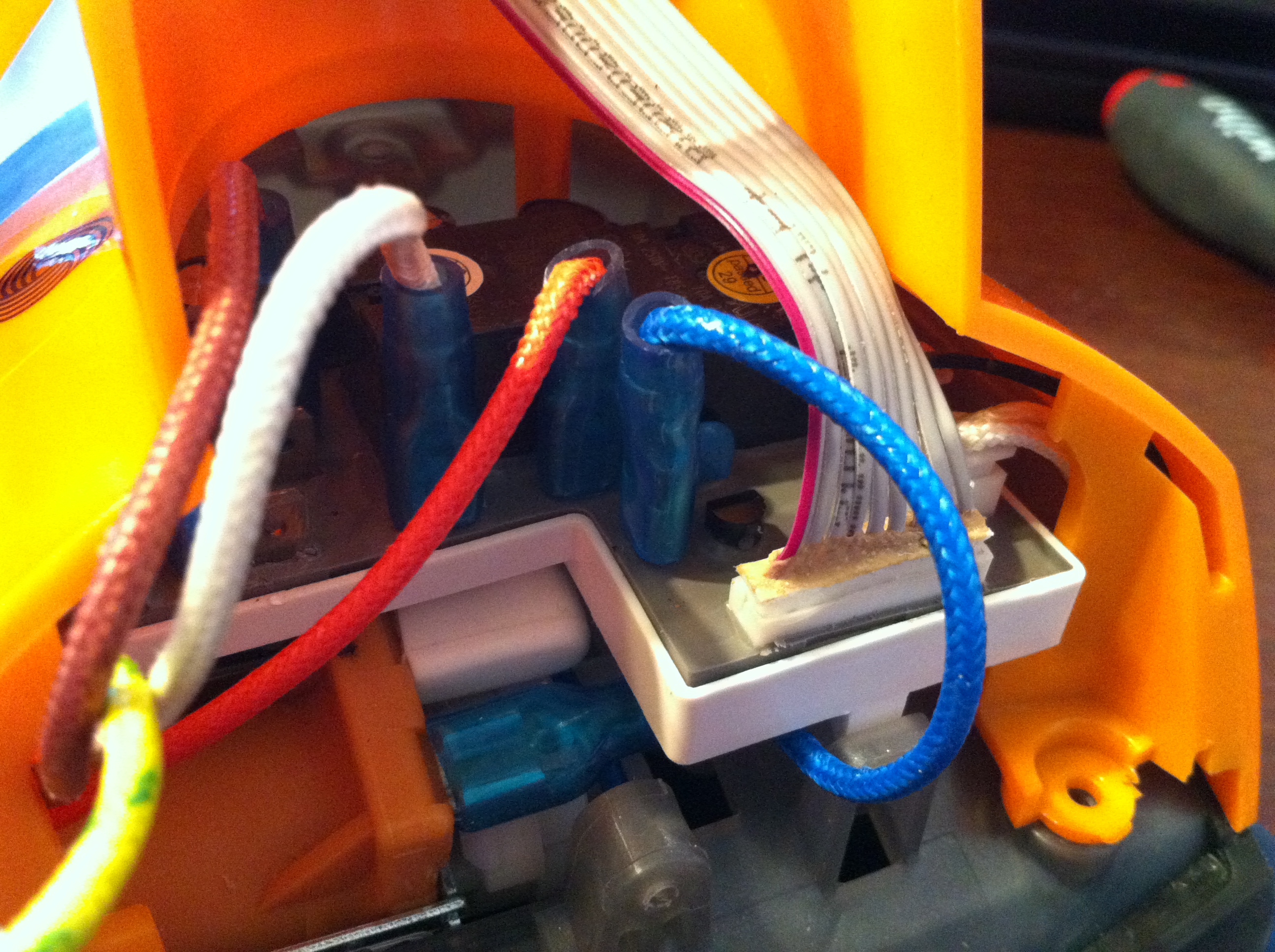

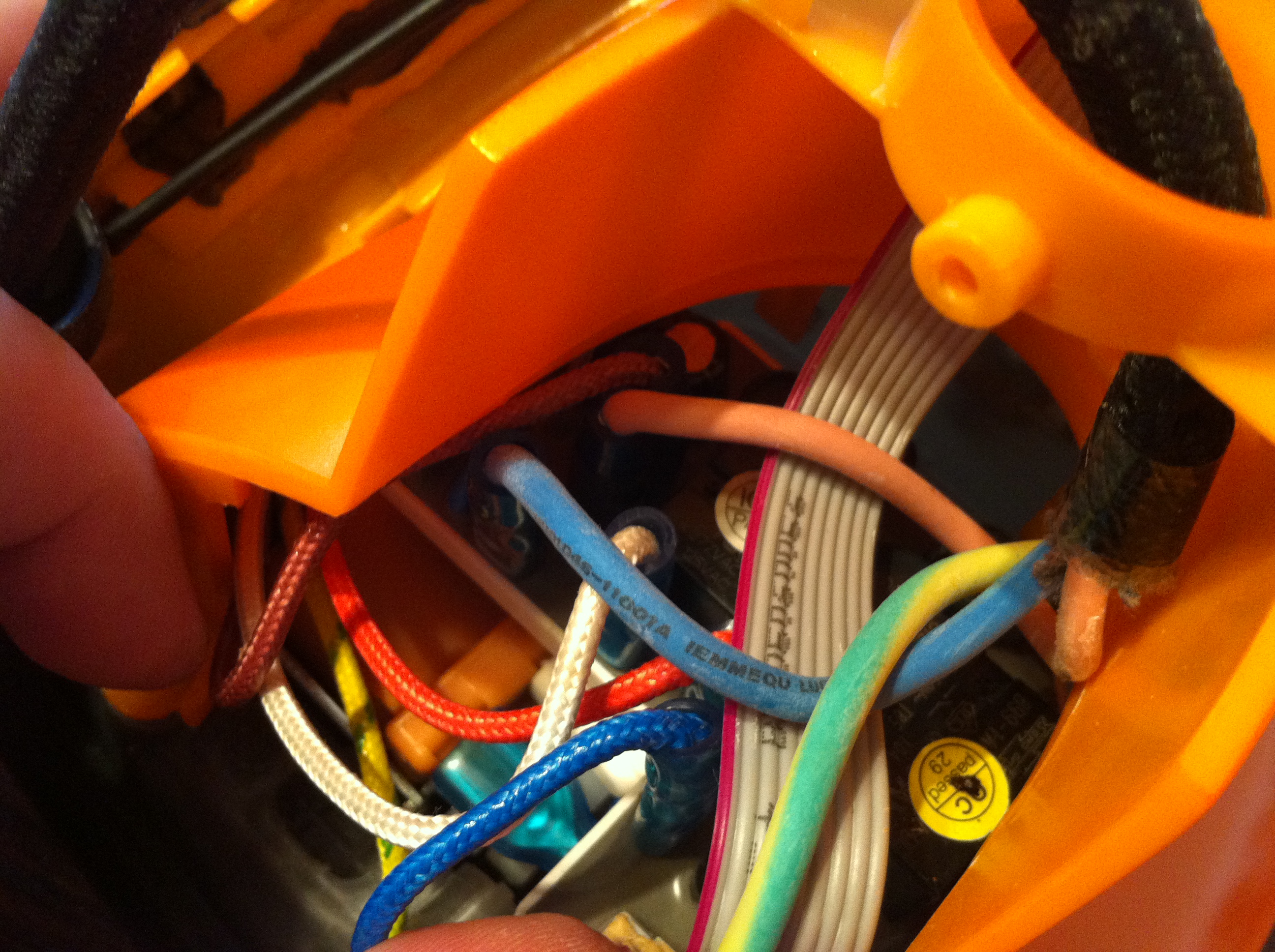

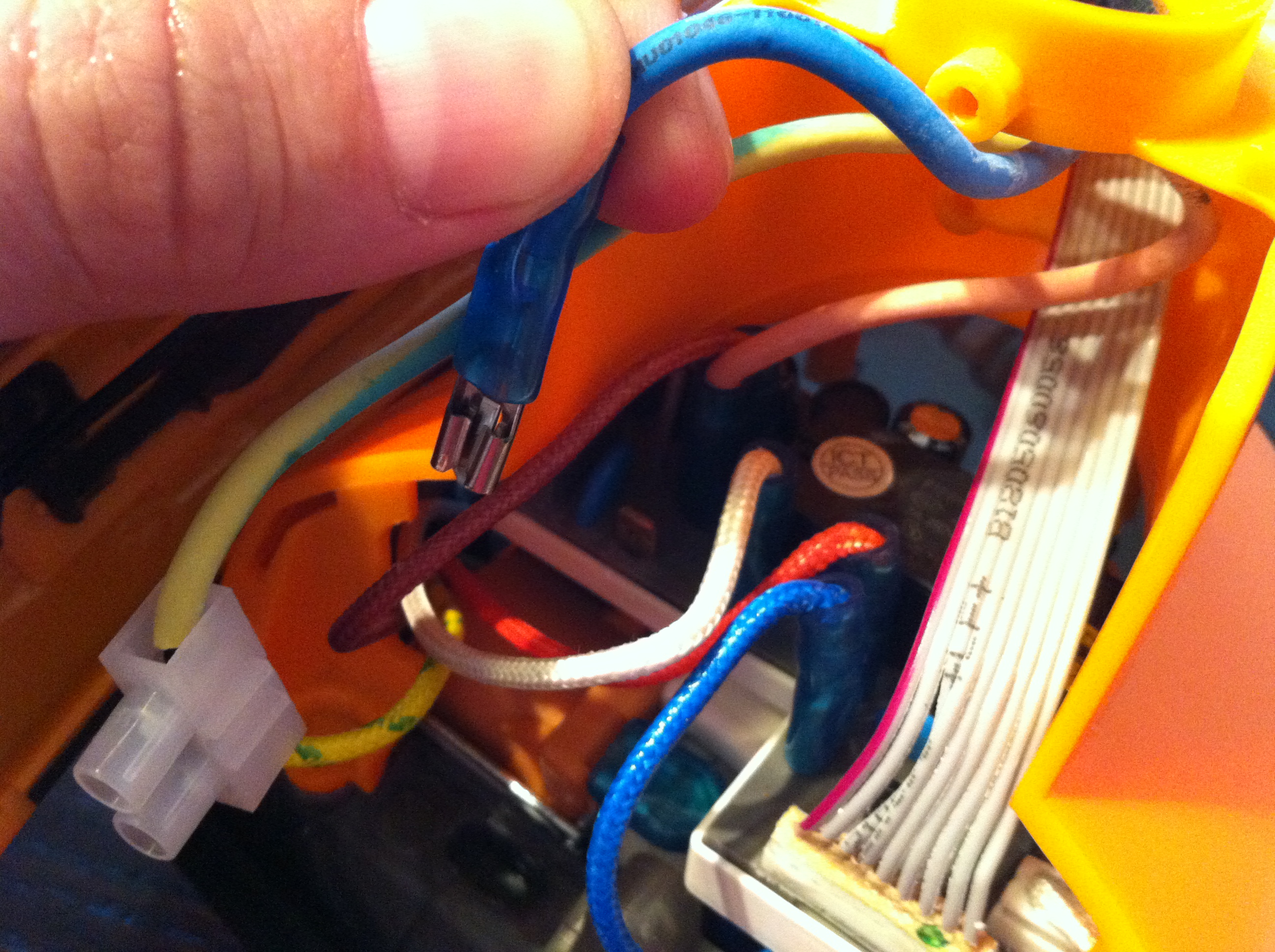

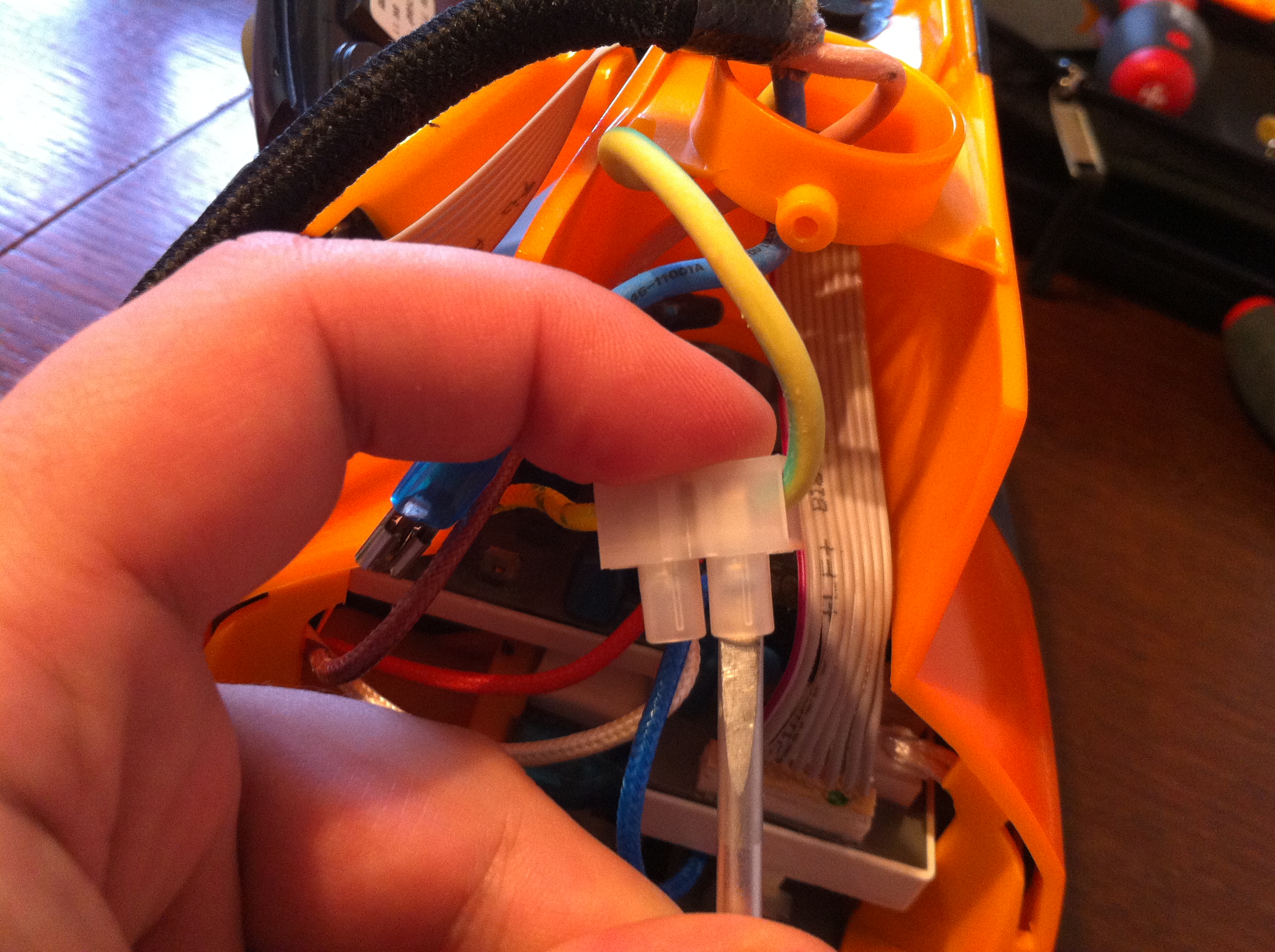

Время отключать провода. Запоминаем, как они были подключены.IMG_9873 IMG_9874 IMG_9875 IMG_9876 IMG_9877

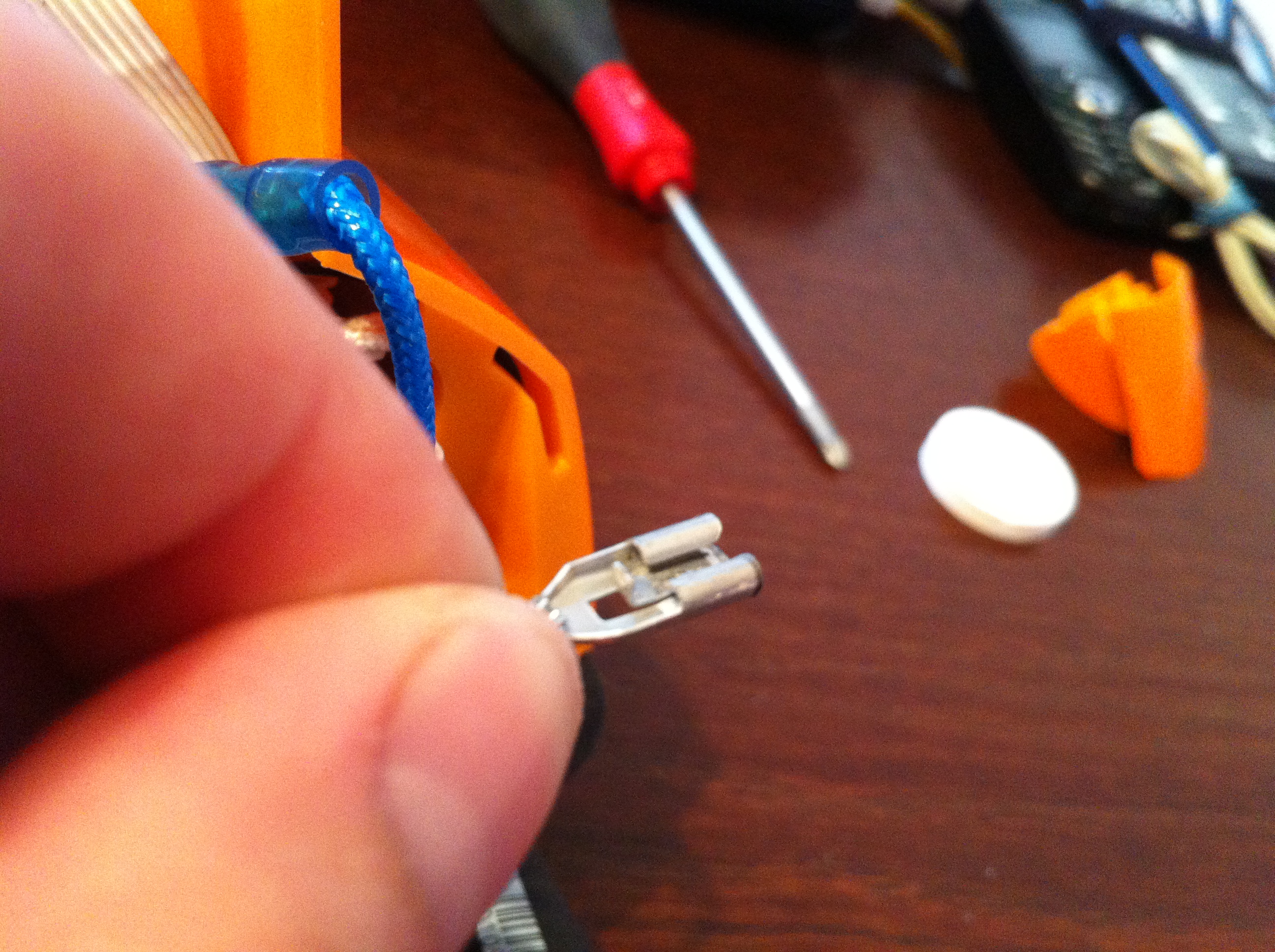

Защелки на клеммах препятствуют их случайному отключению.IMG_9878

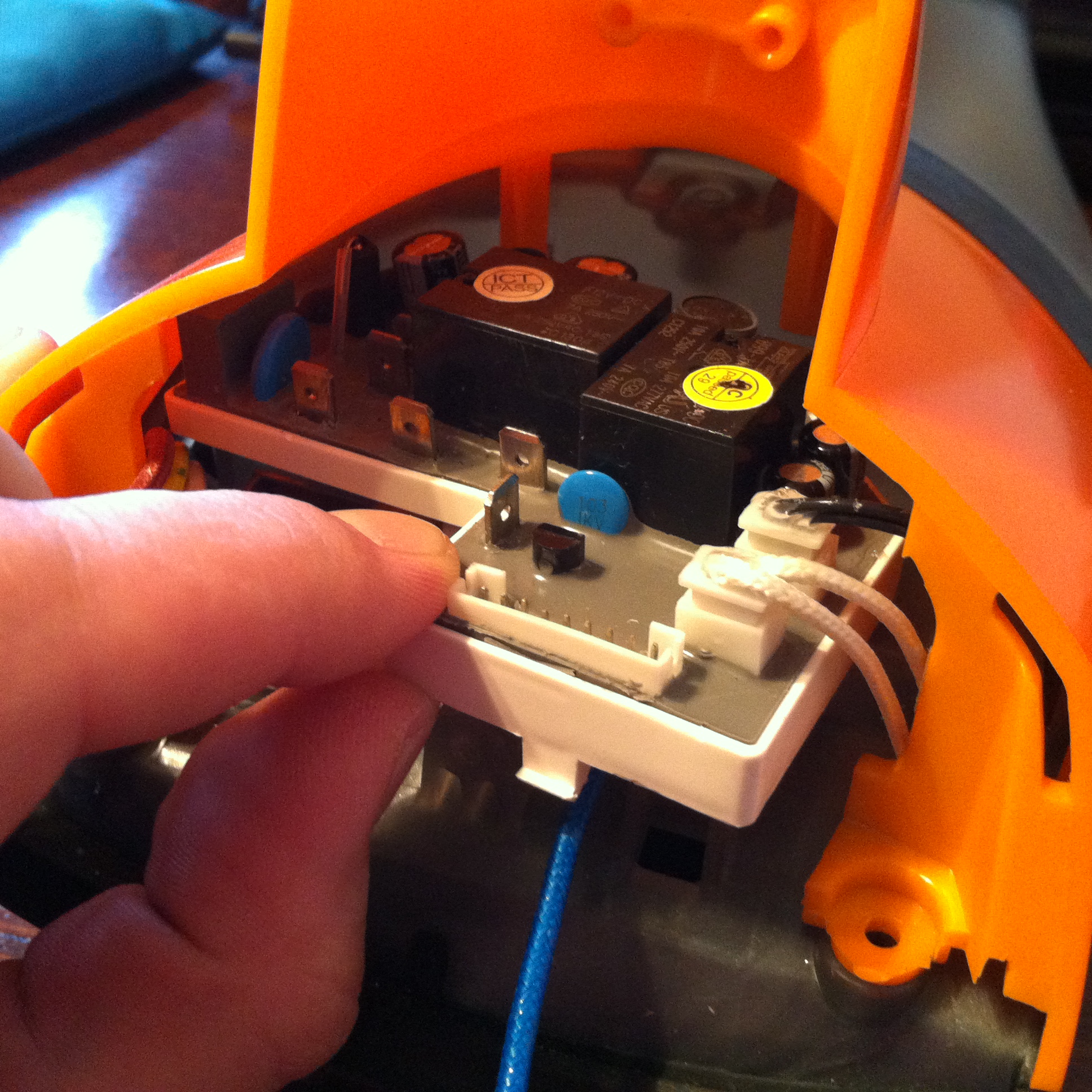

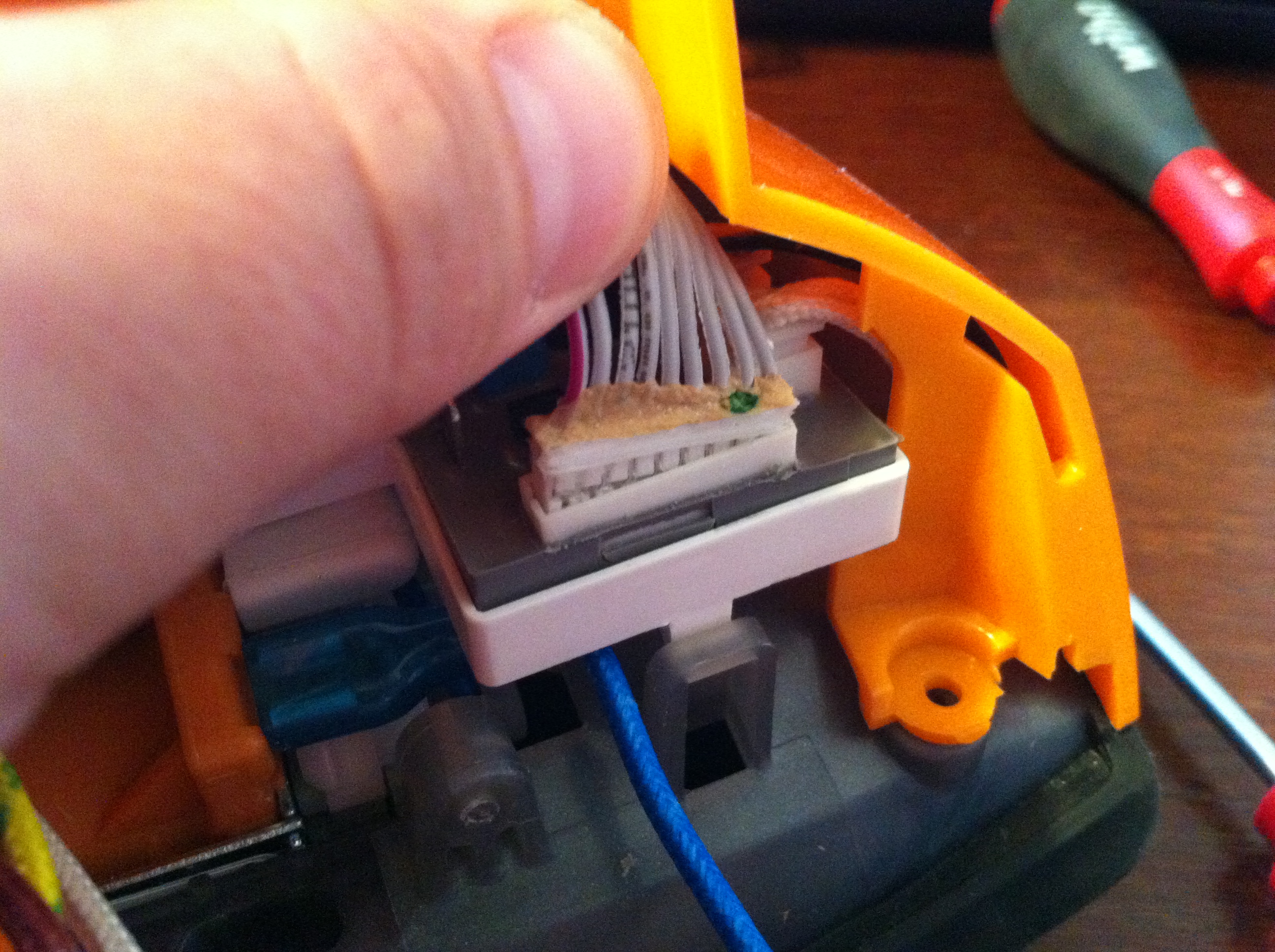

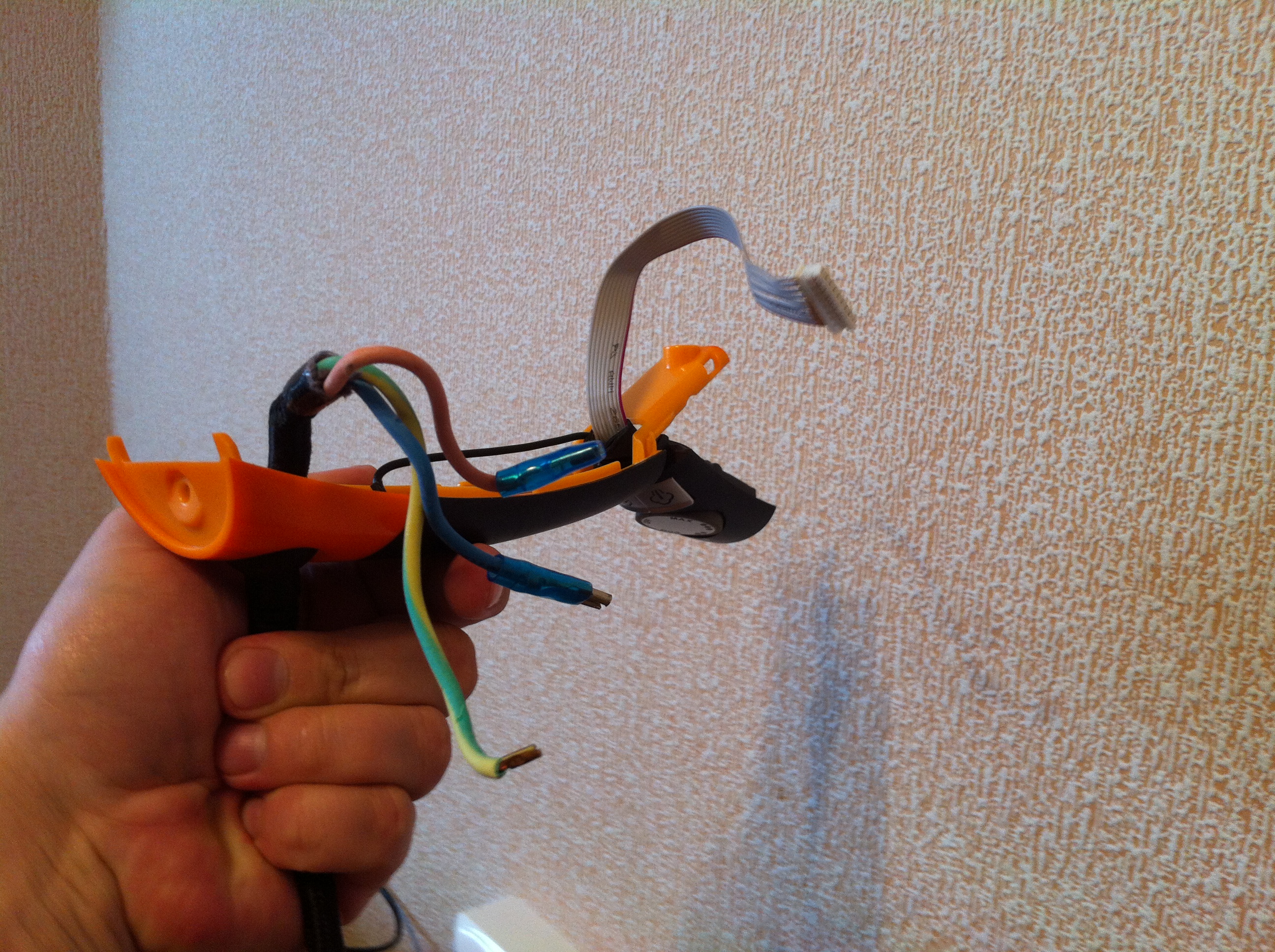

Шлейф от платы управления на силиконе или клеевом пистолете. IMG_9879 IMG_9880 IMG_9881 IMG_9882

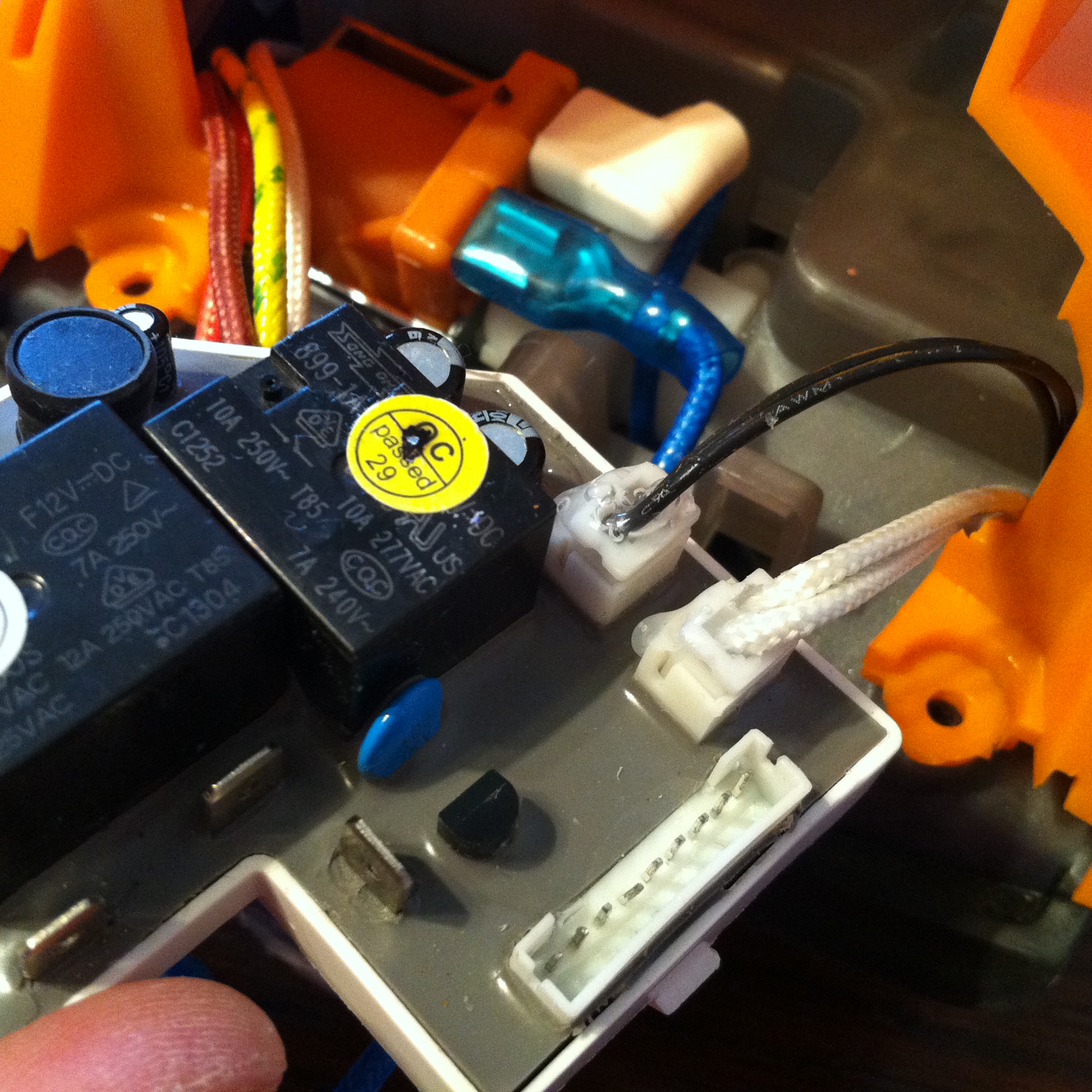

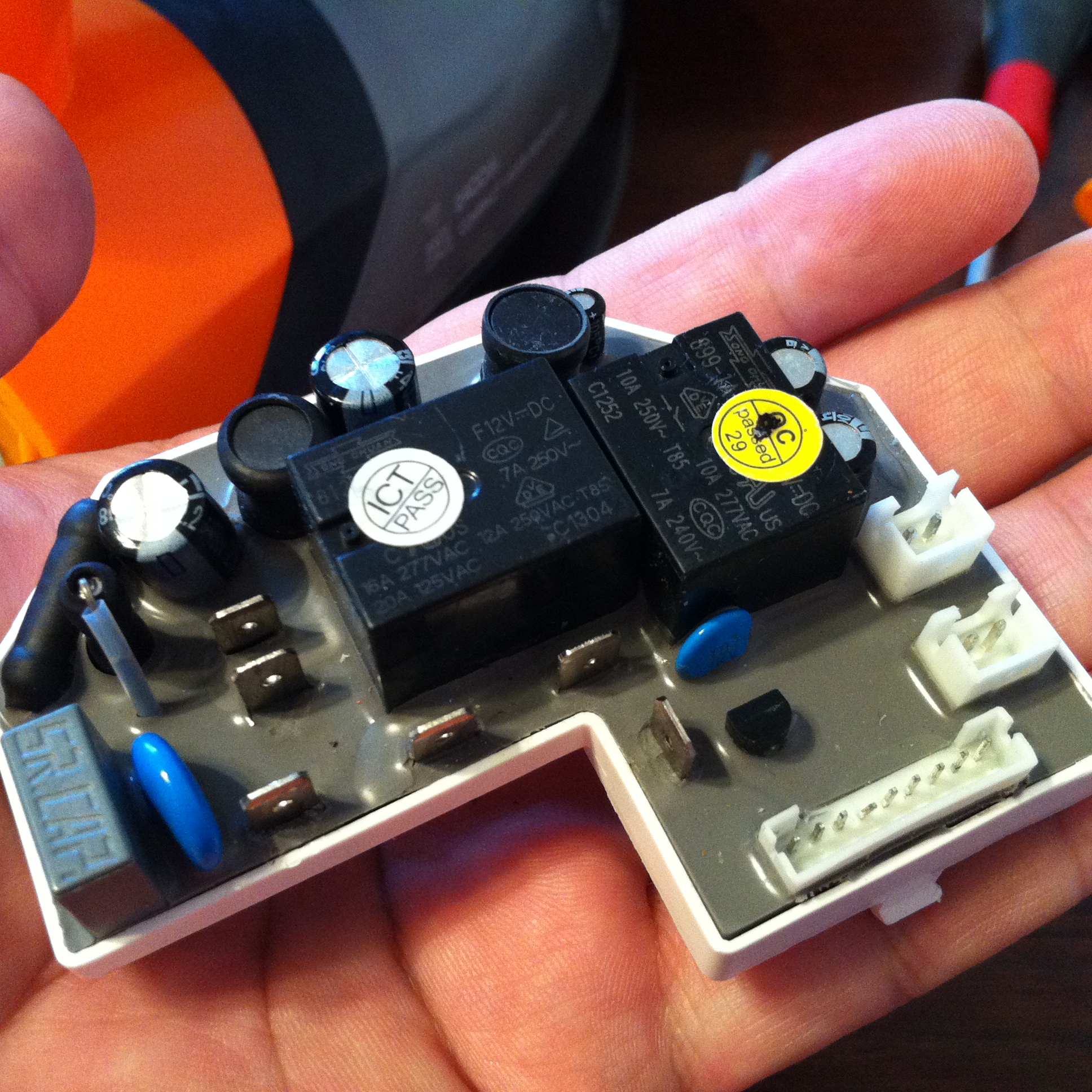

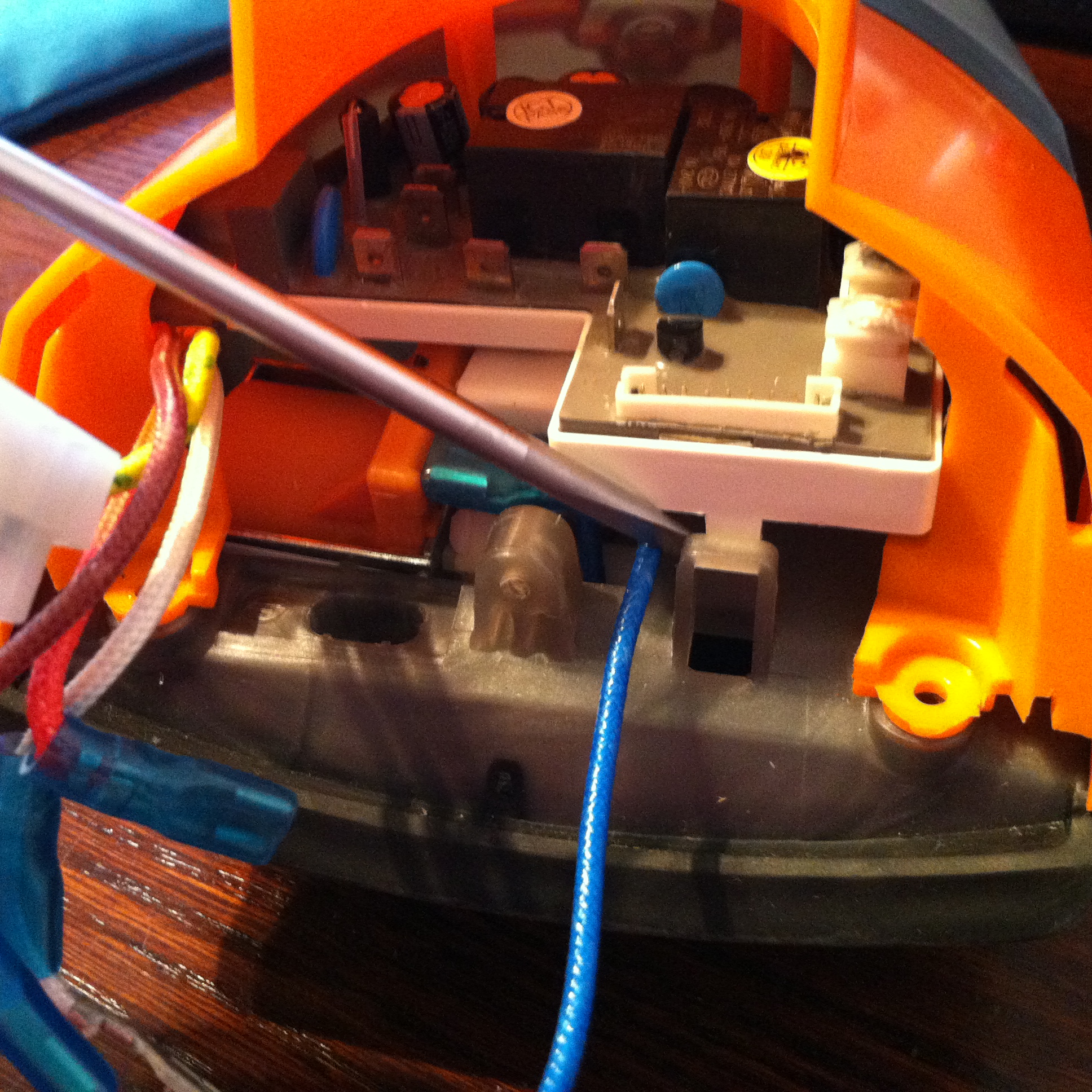

Управляющий модуль.IMG_9883 IMG_9884

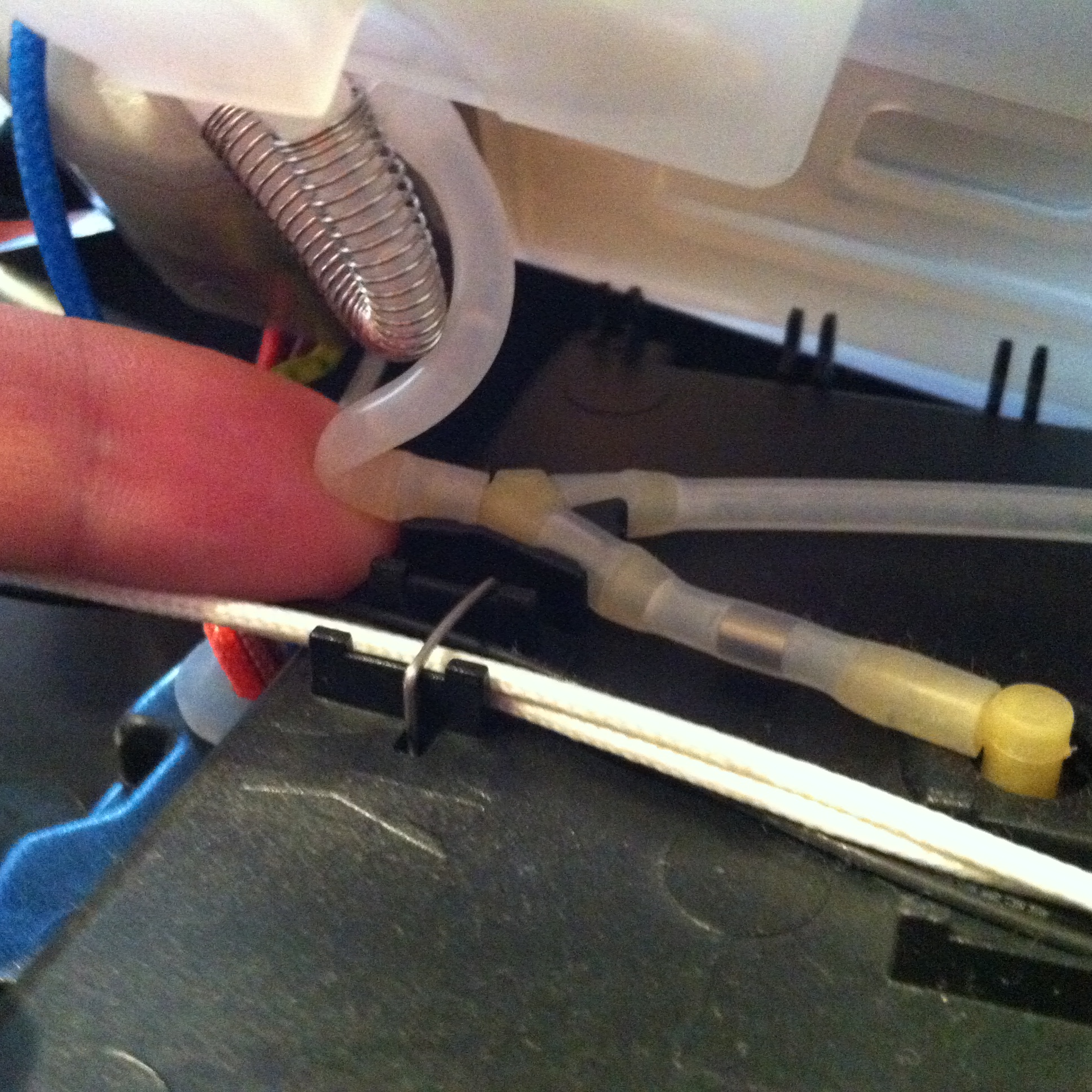

Разбор нижней части. Поднимаем тройник из держателей.IMG_9885

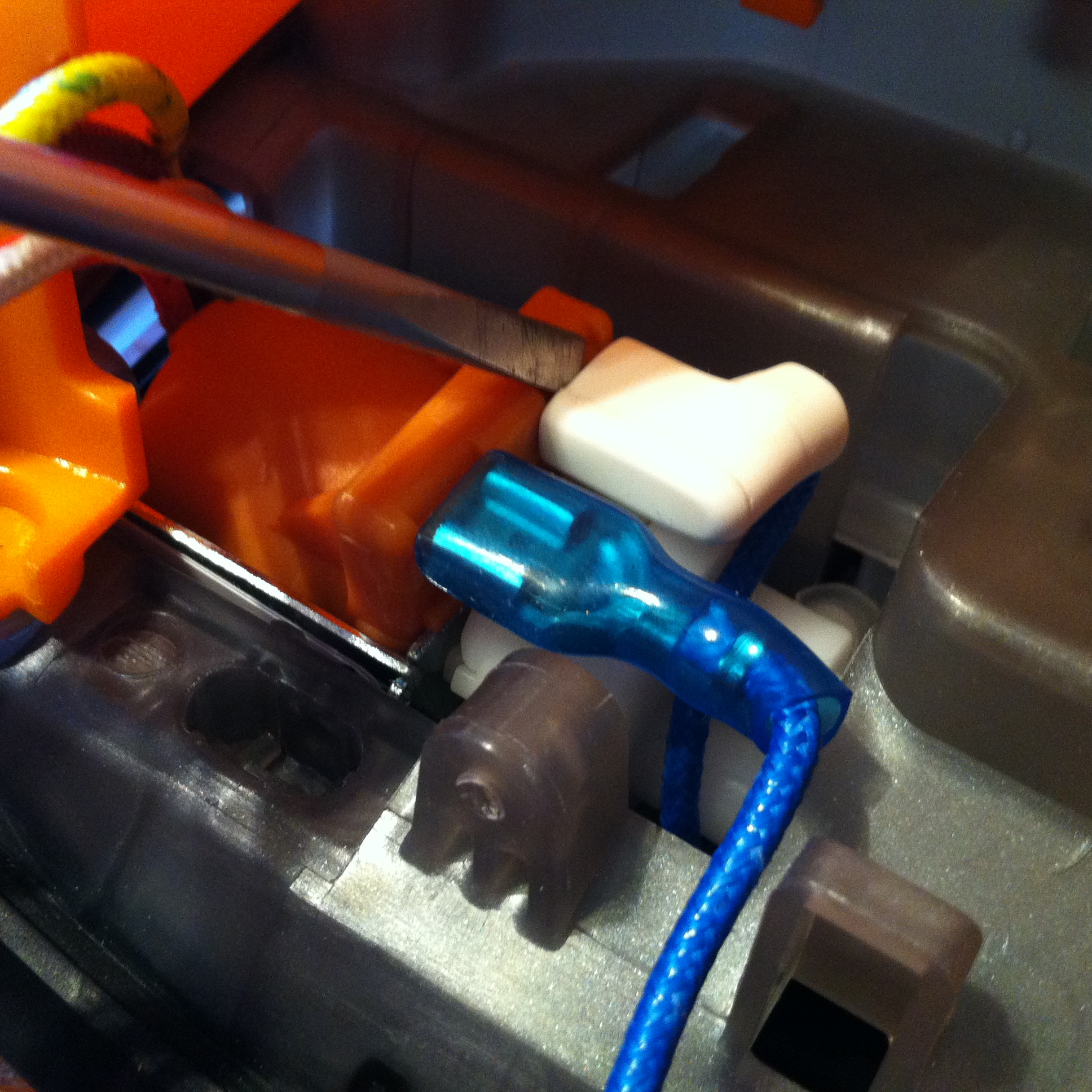

Снимаем оставшиеся клеммы.IMG_9886

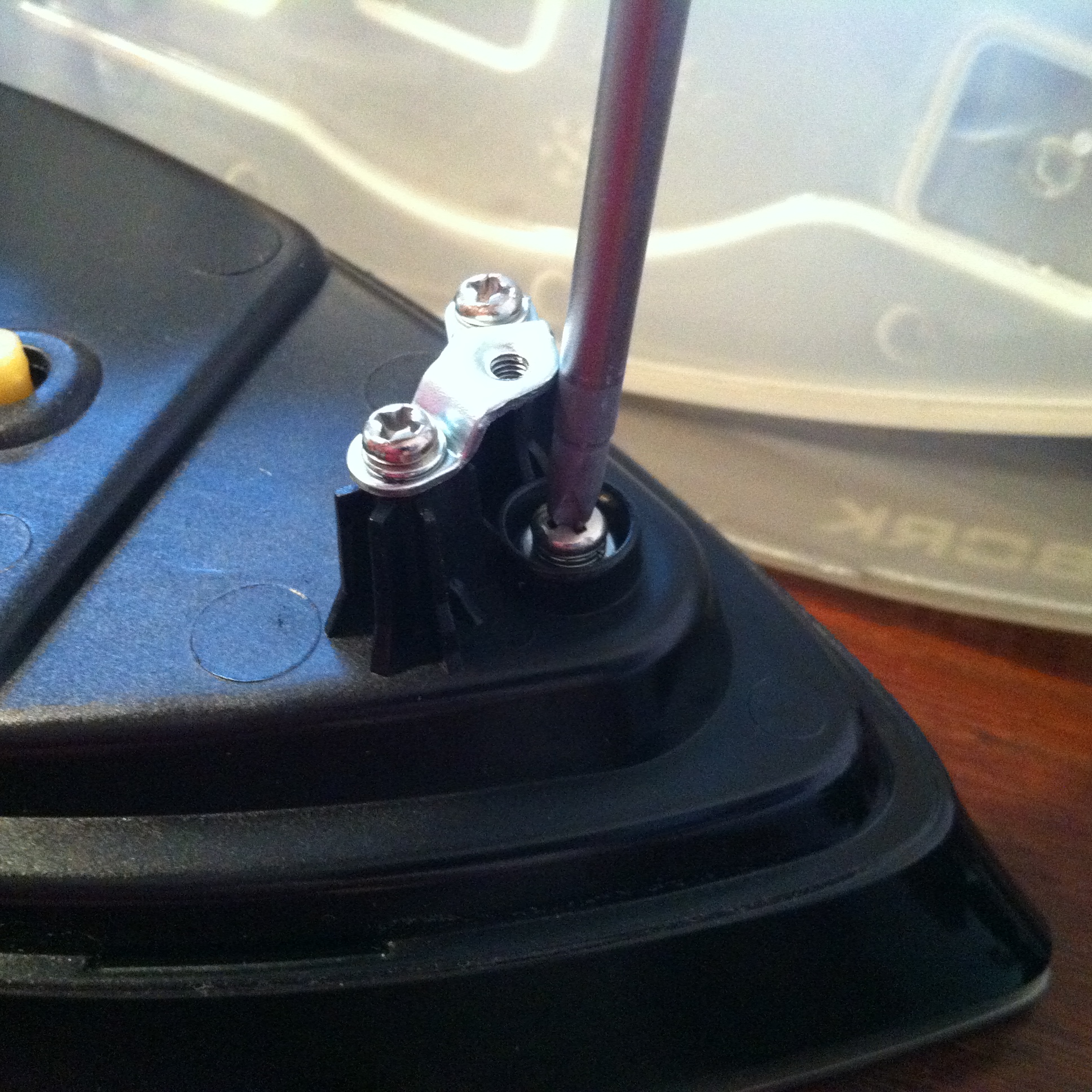

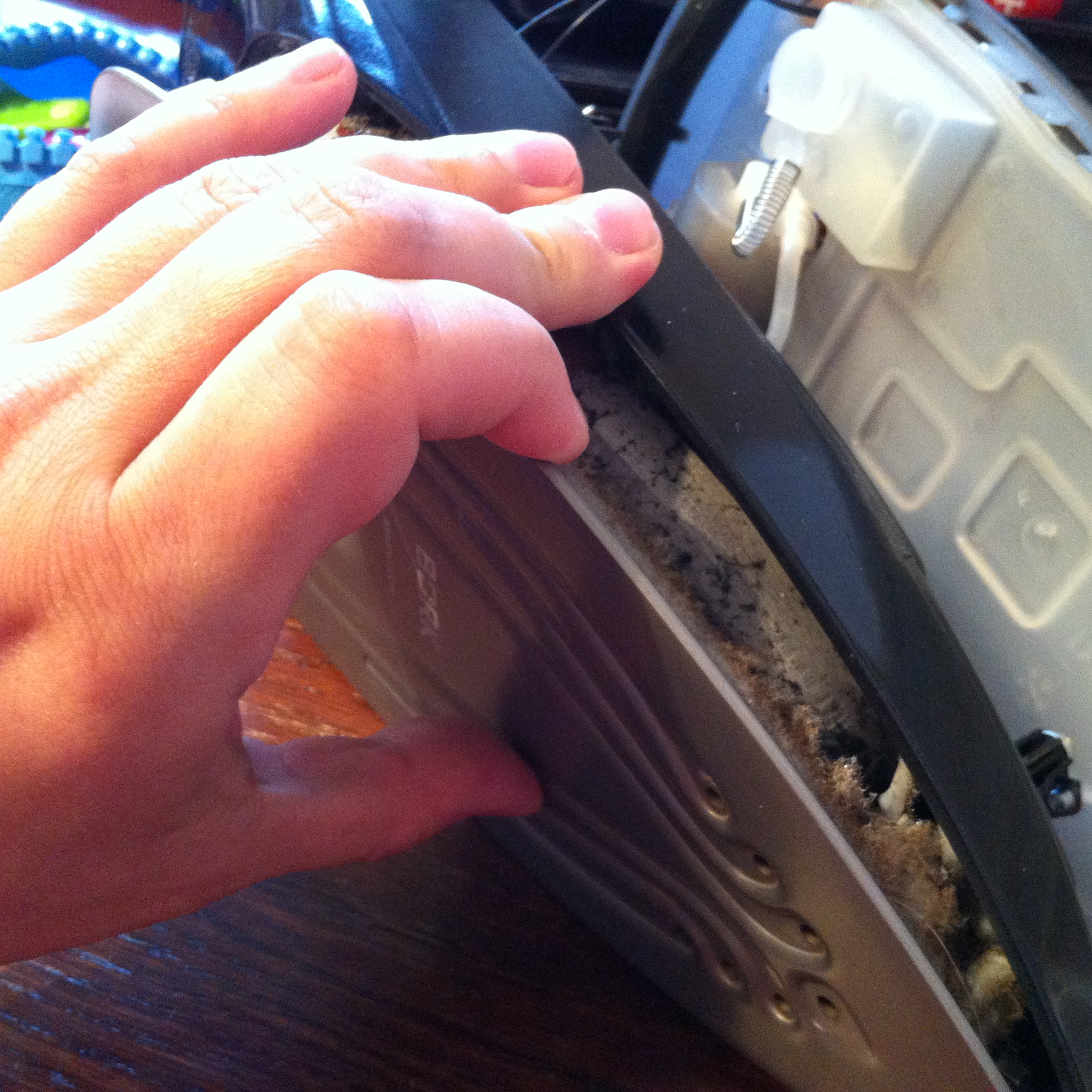

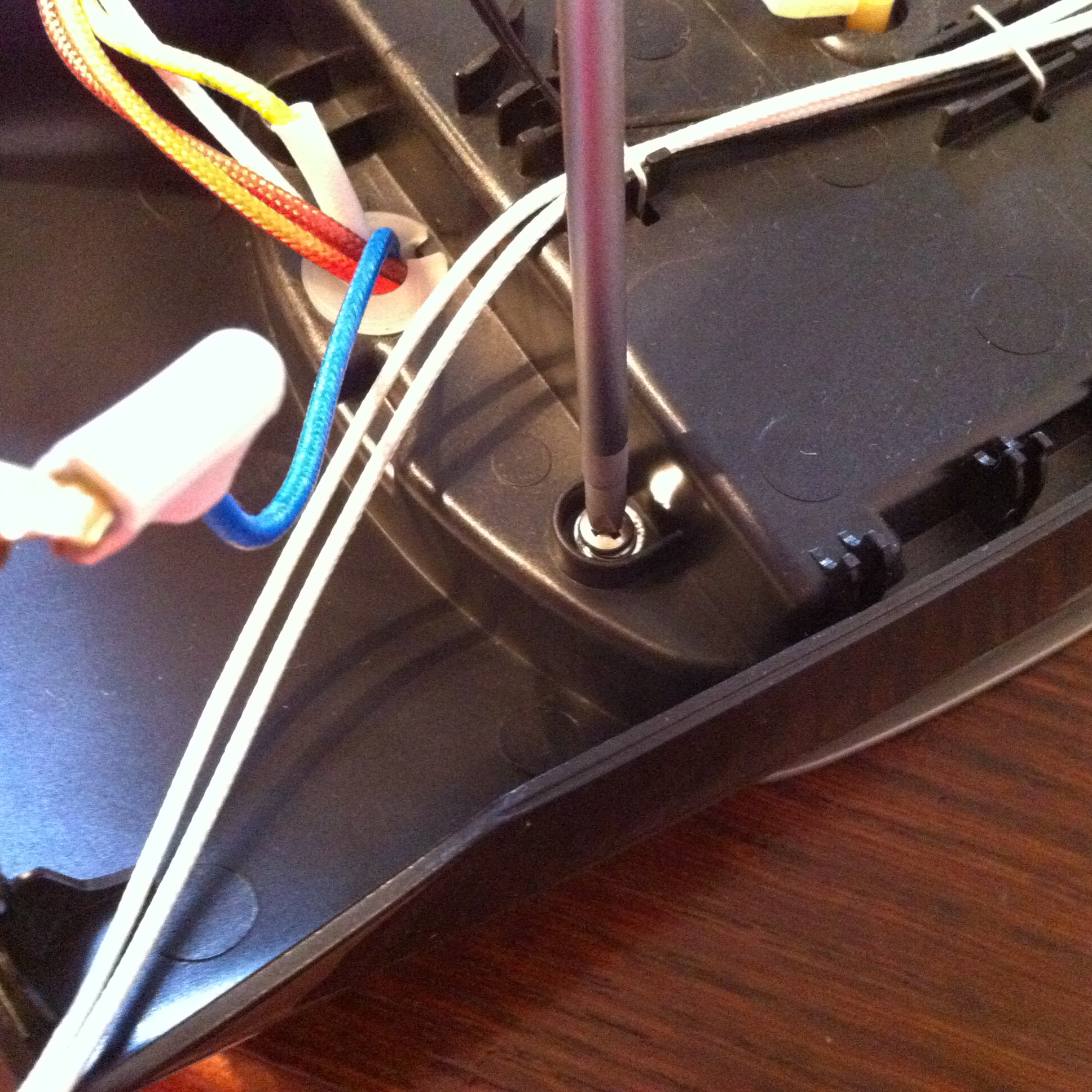

Откручиваем разделитель нижней и верхней части утюга. Три винта: два сзади, один спереди. Но! Не потеряйте держалки, которые с обратной стороны этой крышки!IMG_9887 IMG_9888 IMG_9889 IMG_9890

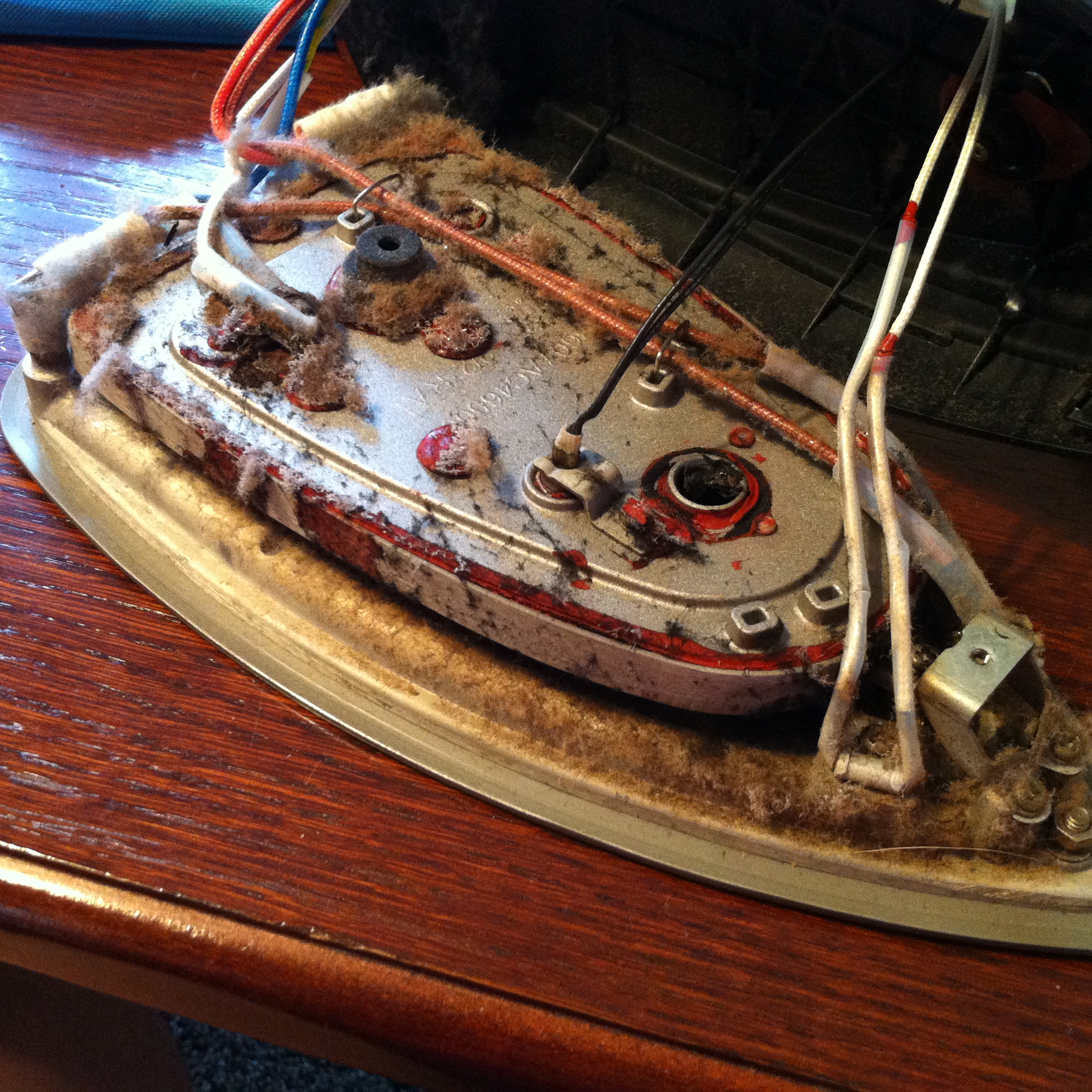

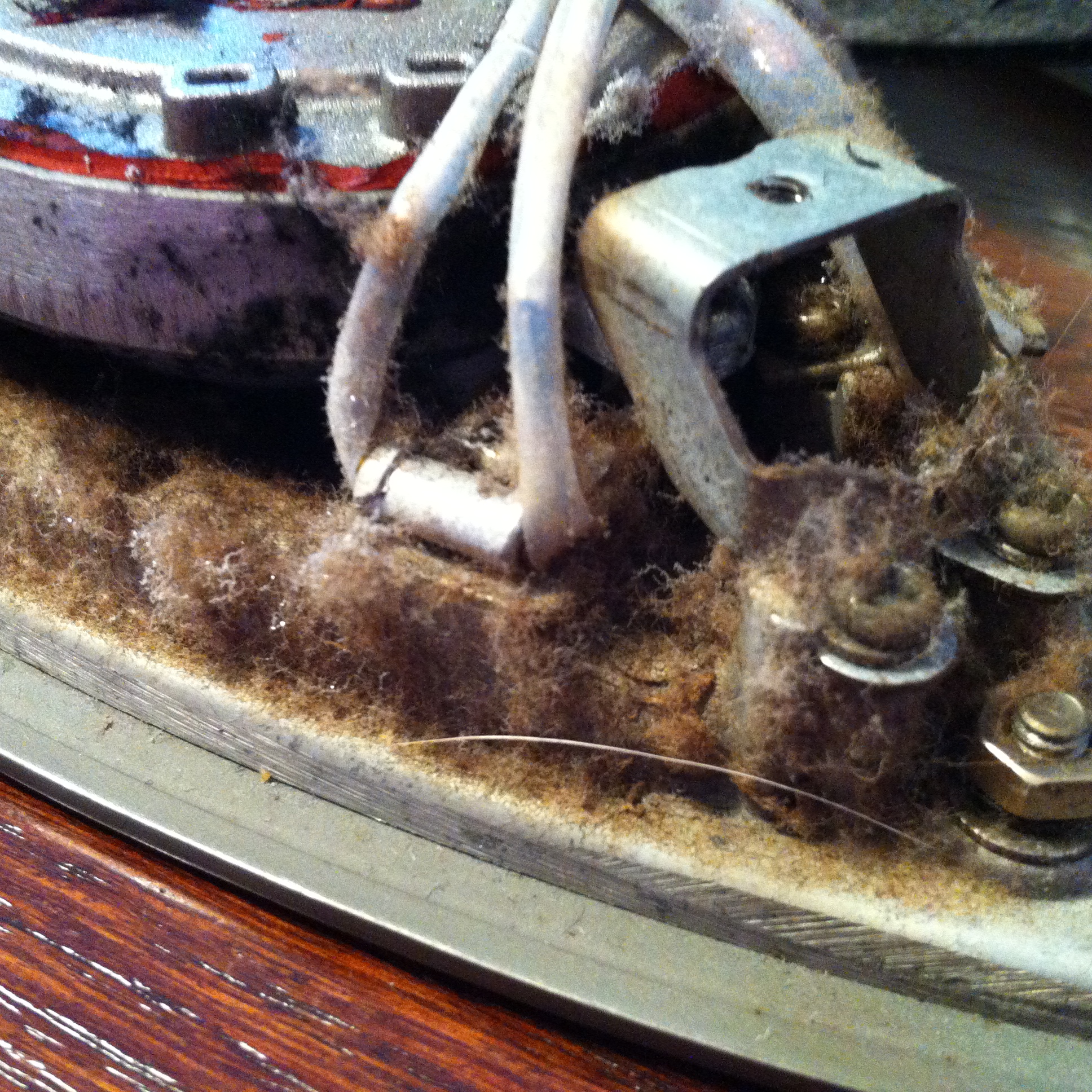

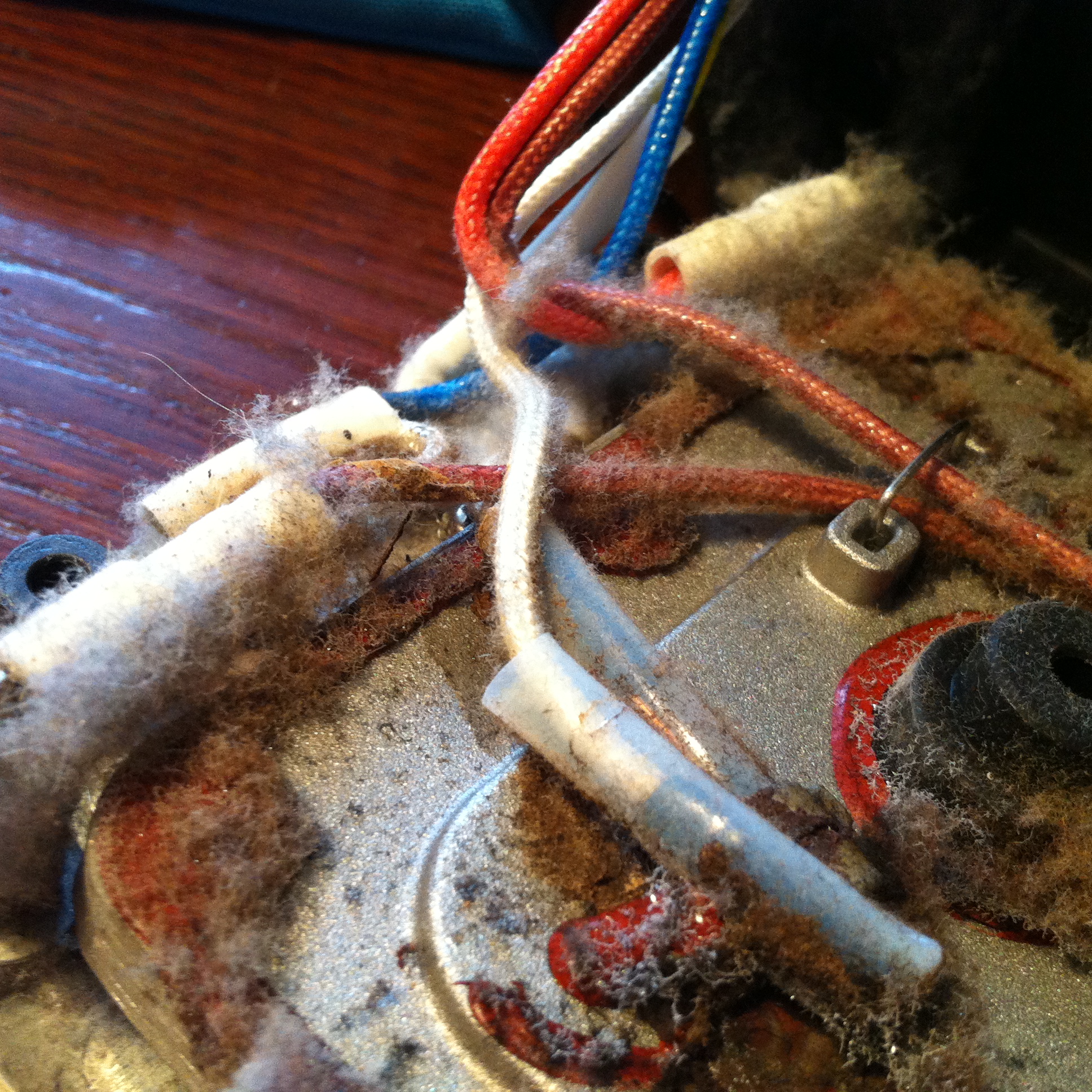

А вот и подошва.IMG_9892 IMG_9893 IMG_9894

После всей прочистки, собрал утюг обратно. Электроника работает, но подошва не греется. С учетом того, что сосед сказал, что она “задымилась”, думаю, что сгорел нагревательный элемент. Можно было бы еще померить напряжение на клеммах, подходящих к подошве, но тестер лежал в машине и идти за ним было лень. Утюг был ликвидирован. Удачи вам!

17 thoughts on “Как разобрать утюг Bork i600

  1. Даниил

    Спасибо! Очень помог в ремонте своего утюга, лопнула трубка в месте подачи воды на нагреватель.

    Reply
  2. Михаил

    Спасибо, все получилось, утюг реанимирован!!!

    Reply
  3. Михаил

    Спасибо огромное, очень помогли! Оплавились форсунки подачи воды.

    Reply
  4. Виталий

    Спасибо, помогли. Не шел пар, разобрал, продул и все заработало

    Reply
  5. Владимир

    А вот у меня такая ситуация. В рабочем состоянии жена решила залить воду. Он зарипел, Попыталась отлить излишки воды и опустила ручкой вниз. И теперь он постоянно рипит. Что делать?

    Reply
  6. Anton

    Была аналогичная ситуация. Электроника работает, утюг не греет. Заменил один из 2х термопредохранителей расположенных на подошве утюга. Утюг снова работает.

    Reply
  7. Иван

    Добрый день! Хотел узнать не остались ли запчасти от утюга?
    Сгорел терморезистор на парогенераторе, не могу найти ((рисунок)на подошве с черными проводами)).

    Reply
  8. VIKTOR

    Здравствуйте, у меня пищит модуль управления, утюг не греет, в нём ли проблема?

    Reply
  9. Дмитрий

    Спасибо автору за инструкцию, помогла при ремонте (сгорел предохранитель от перегрева парогенератора)

    Reply
    1. Александр Трунов

      У меня утюг греет, но генератор пара не работает, что делать?

      Reply
  10. юрий

    Добрый день!
    Если у кого остались запчасти от Bork 2400w, модель 1600 – куплю. Нужен пульт управления в ручке который, вместе со шлейфом да и блок управления можно. Буду очень благодарен. У дочери проблемы из за этого утюга.

    Reply
  11. Александр

    У меня не работает парогенератор , в чем может быть дело, подскажите пожалуйста?

    Reply
    1. admin Post author

      Да кто ж его знает-то!)))))))) Разбирать и смотреть в чем же дело… Может быть вода не подается? Кнопка сломалась или трубка забилась…

      Reply
