Есть дом 6х9 из бруса. 2 полных этажа. Примерная площадь дома 9*6*2 = 108 кв. м. Первый этаж: кухня, ванная, 2 комнаты. Второй этаж: 4 комнаты. Высота потолка 2,3 м. Разрешенная мощность на участок: 5 КВт.

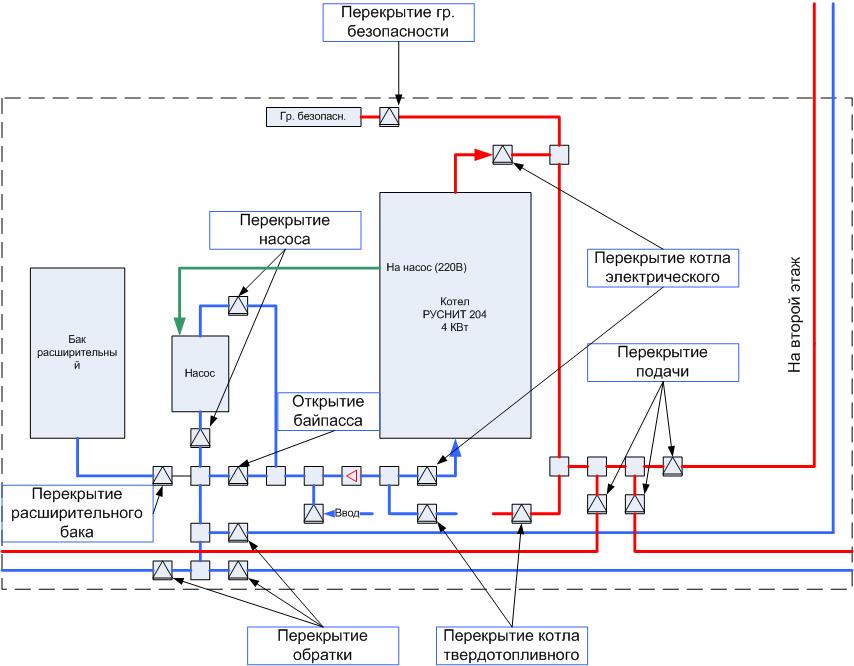

Вот какую схему я решил собрать:

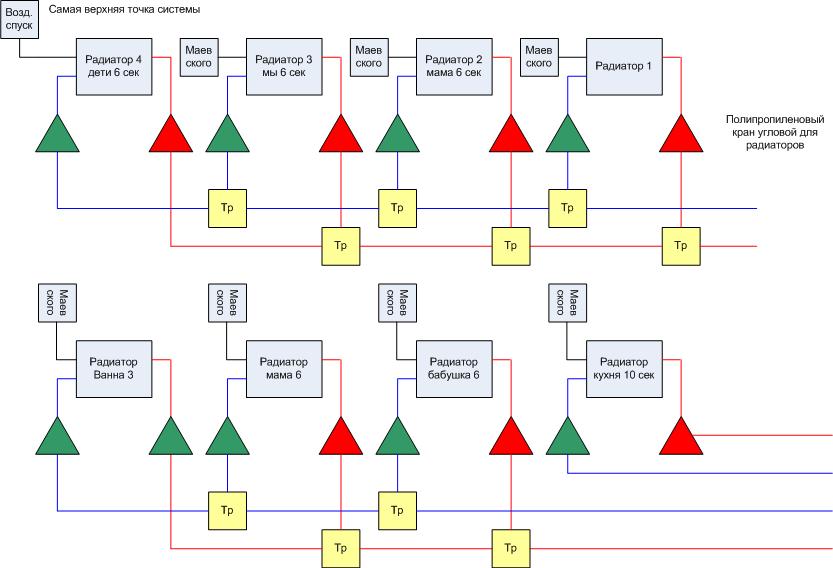

А вот схема подключения радиаторов, количество секций на радиатор, расположение воздушных клапанов:

Материал для системы: армированный полипропилен диаметром 25 мм. Смета для такой системы:

Итого: 65835 руб.

По факту пришлось докупить пару американок и еще 40 уголков 90 град.

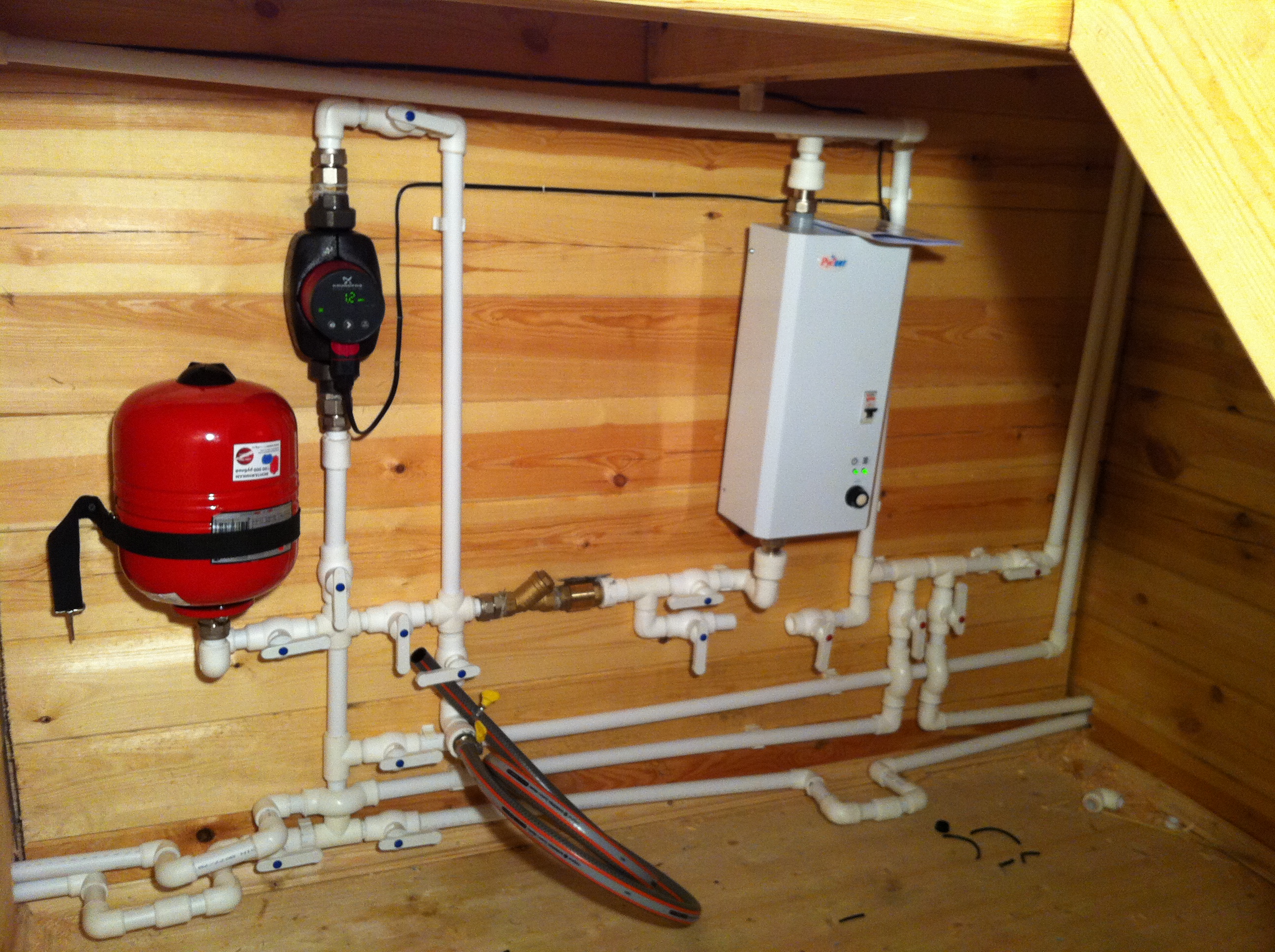

Вот как это выглядит после сборки:

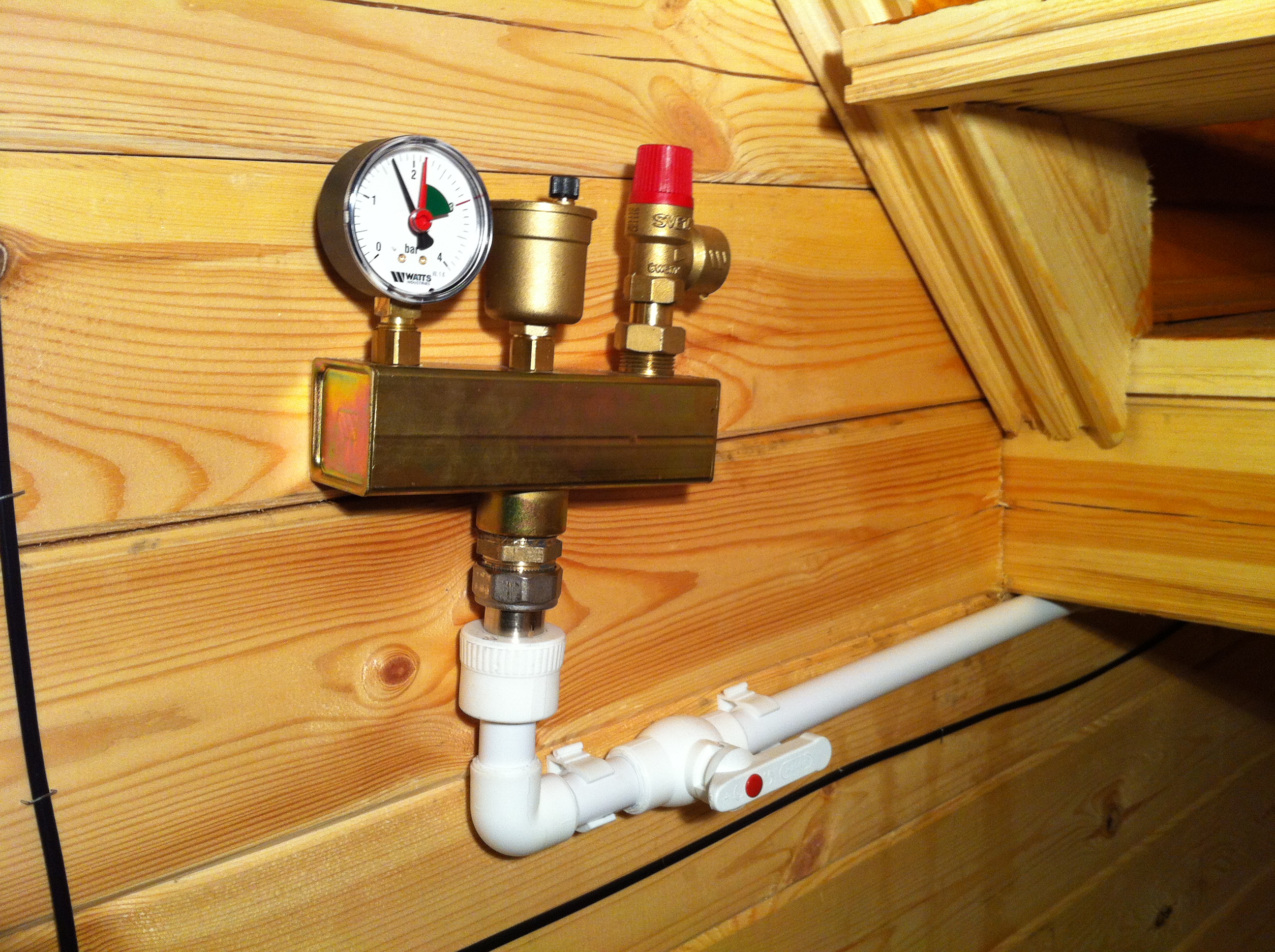

Вынес группу безопасности для удобного доступа к ней, а также, чтобы это была более высокая точка относительно котла:

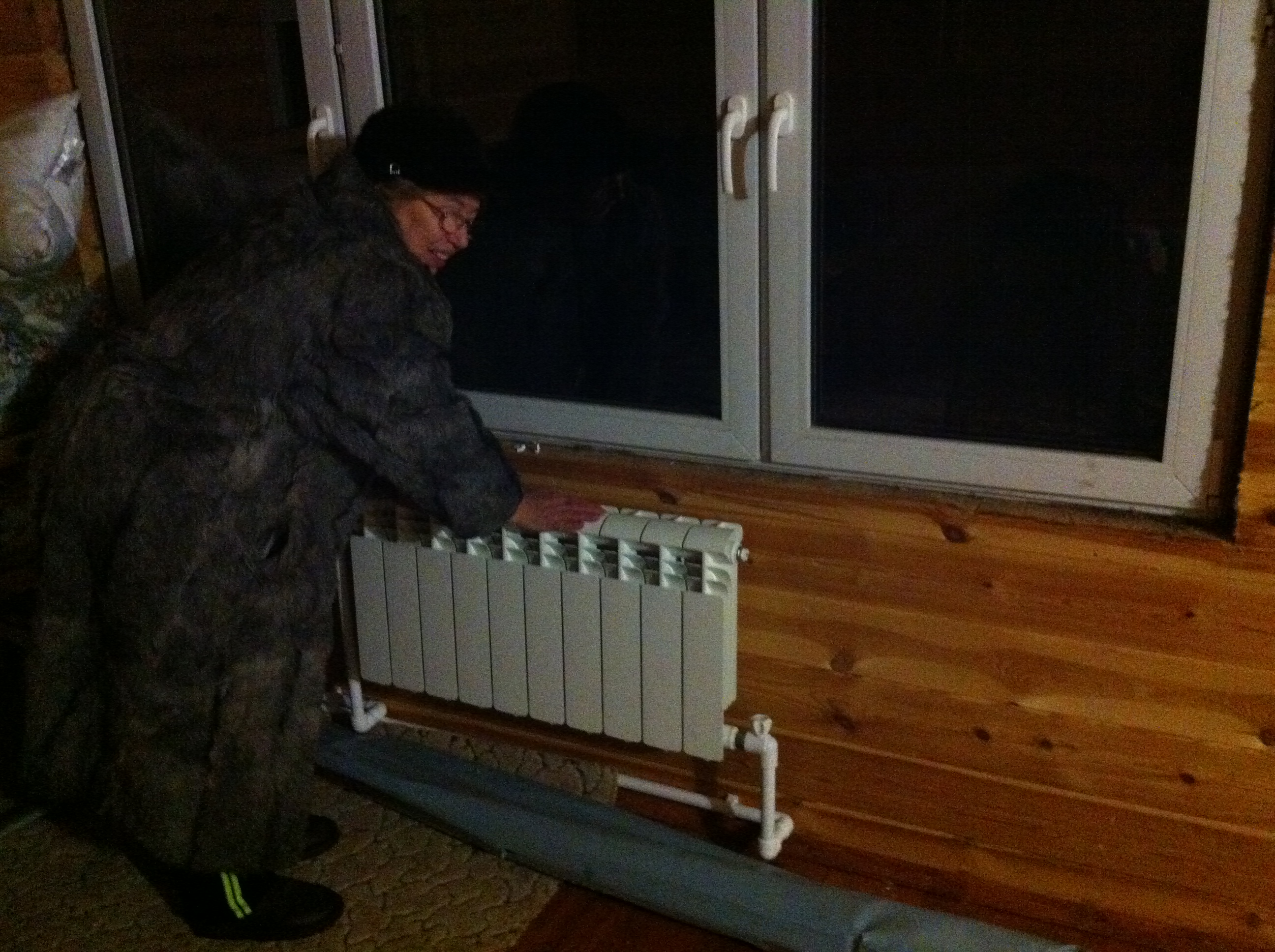

Пробный запуск. В доме 0 град. 1 час работы котла на 4 КВт и температура теплоносителя поднялась до 25 град.

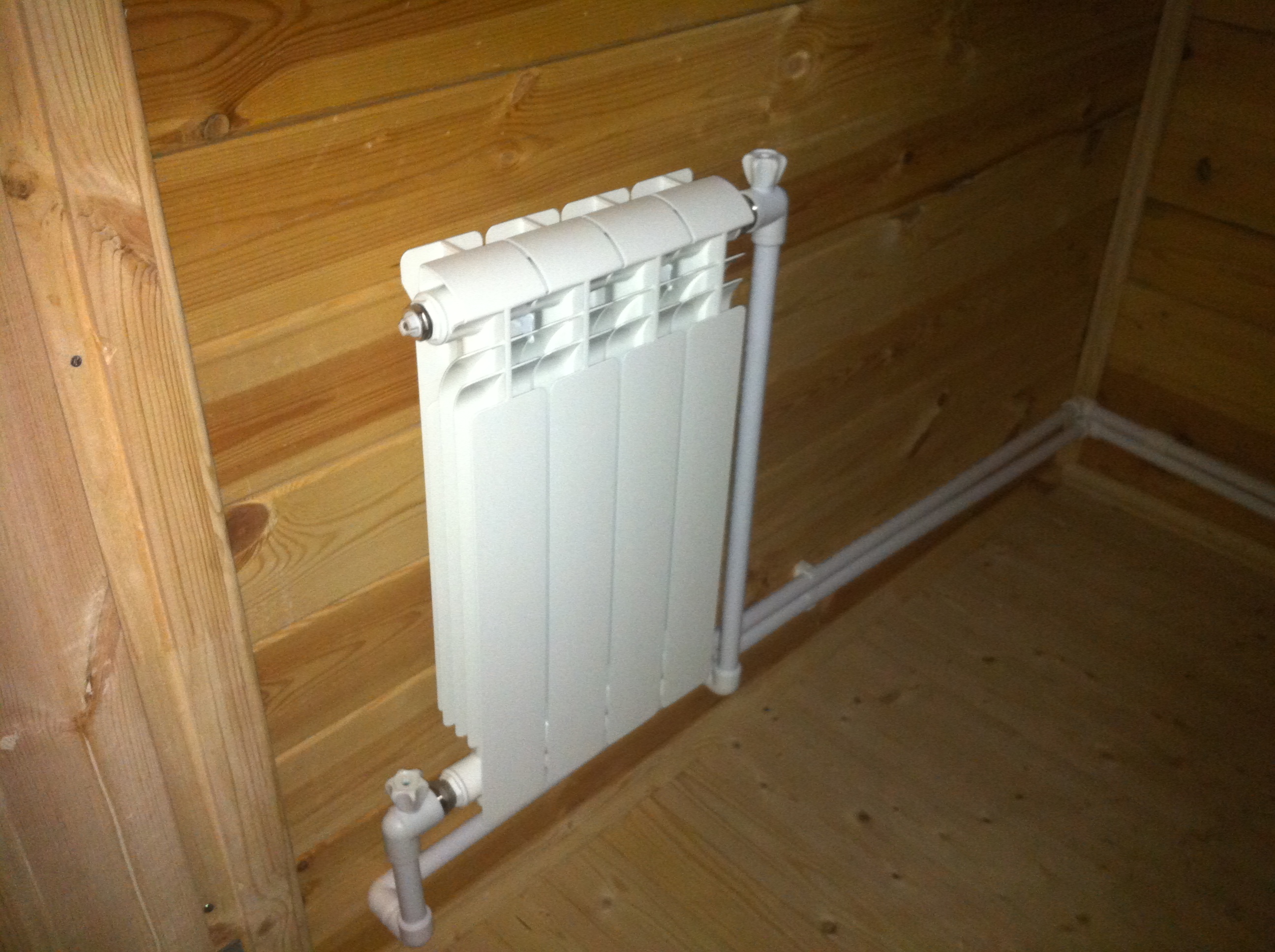

Монтаж радиатора отопления:

Заполняется система по следующему алгоритму:
1. Берем чистое ведро, наливаем в него антифриз. Рядом ставим канистры, из которых будем подливать в ведро.
2. Подключаем шлангом погружной насос (Калибр самый дешевый) и опускаем его в ведро.
3. Включаем насос и ждем, пока он начнет закачивать антифриз.
4. Подливаем в ведро антифриз.
5. Делаем паузу, идем слушать все спускные клапана и смотреть на трубы. Если нигде не льет, а воздух потихоньку шипит из спускников, то продолжаем закачивать.
6. Через некоторое время делаем очередную паузу и проходим по всем радиаторам, спуская из них воздух с помощью крана маевского.
7. Продолжаем накачивать в систему антифриз пока в системе остается воздух.

В результате у меня на манометре 2 bar, а из всех кранов маевского спущен воздух. Это означает, что система заполнена. Затем спускаю давление до 1 bar и включаю котел. Когда начал работать насос, то оставшийся воздух начал гулять по системе. Это выражается в характерном не частом побулькивании. При нагреве теплоносителя до 25 градусов, давление в системе увеличилось до 1,7 bar.
